लाट संरक्षण: विद्युत सुरक्षिततेसाठी संरक्षणाची गंभीर ओळ

परिचय

आधुनिक विद्युत प्रणालींमध्ये, लाट संरक्षण हा एक अपरिहार्य सुरक्षा उपाय बनला आहे. निवासी वीजपुरवठा, औद्योगिक उत्पादन किंवा फोटोव्होल्टिक पॉवर जनरेशन सिस्टममध्ये असो, त्वरित व्होल्टेज चढउतारांमुळे गंभीर परिणाम होऊ शकतात. या लेखात वाचकांना या महत्त्वपूर्ण विद्युत सुरक्षा तंत्रज्ञानाची विस्तृत माहिती मिळविण्यात मदत करण्यासाठी लाट संरक्षणाची तत्त्वे, अनुप्रयोग आणि निवड निकष पद्धतशीरपणे सादर केले गेले आहेत.

1. आम्हाला लाट संरक्षणाची आवश्यकता का आहे?

1.1 सर्जेसचे धोके

A लाट(किंवा इलेक्ट्रिकल सर्ज) व्होल्टेज किंवा वर्तमानात अचानक आणि तीव्र चढउतार संदर्भित करते, सामान्यत: मायक्रोसेकंद ते मिलिसेकंदांपर्यंत टिकते, व्होल्टेज संभाव्यत: हजारो व्होल्टपर्यंत पोहोचतात. हे क्षणिक ओव्हरव्होल्टेज प्रामुख्याने येथून उद्भवतात:

विजेचा स्ट्राइक: थेट किंवा प्रेरित विजेचा

ग्रीड चढउतार: पॉवर सिस्टम स्विचिंग, शॉर्ट-सर्किट दोष

उपकरणे ऑपरेशन्स: स्टार्टअप्स/मोठ्या मोटर्सचे शटडाउन, ट्रान्सफॉर्मर स्विचिंग

1.2 संभाव्य जोखीम

असुरक्षित विद्युत प्रणालींना एकाधिक जोखमीचा सामना करावा लागतो:

उपकरणांचे नुकसान: इलेक्ट्रॉनिक घटकांचे ब्रेकडाउन, इन्सुलेशन अपयश

डेटा लॉस: सर्व्हर आणि स्टोरेज डिव्हाइस अपयश

उत्पादन व्यत्यय: औद्योगिक नियंत्रण प्रणाली अपयश

अग्निशामक धोके: ओव्हरव्होल्टेज-प्रेरित आर्क्स आणि शॉर्ट सर्किट्स

1.3 आर्थिक नुकसान

आकडेवारीवरून असे दिसून येते की अंदाजे 30% विद्युत उपकरणांच्या नुकसानीची प्रकरणे वाढीशी संबंधित आहेत, परिणामी वार्षिक आर्थिक नुकसान अब्जावधी डॉलर्स होते. योग्य लाट संरक्षण हे जोखीम लक्षणीय प्रमाणात कमी करू शकते.

2. लाट संरक्षण कोठे स्थापित करावे?

२.१ की संरक्षण स्थाने

एक मजबूत लाट संरक्षण धोरण एक टायर्ड दृष्टिकोन वापरते:

प्राथमिक संरक्षण (प्रकार 1)

स्थानः मुख्य वितरण पॅनेल इनलेट

कार्यः थेट लाइटनिंग स्ट्राइक आणि मोठ्या सर्जेसपासून संरक्षण करते

ठराविक पॅरामीटर्स: आयमॅक्स ≥ 50ka

दुय्यम संरक्षण (प्रकार 2)

स्थानः उप-वितरण पॅनेल

कार्य: अवशिष्ट व्होल्टेज मर्यादित करते आणि पूरक संरक्षण प्रदान करते

ठराविक पॅरामीटर्स: आयमॅक्स ≥ 20ka

तृतीय संरक्षण (प्रकार 3)

स्थान: डिव्हाइस फ्रंट-एंड

कार्यः संवेदनशील उपकरणांसाठी अचूक संरक्षण वितरीत करते

ठराविक पॅरामीटर्स: आयमॅक्स ≥ 5 के

२.२ विशेष अनुप्रयोग

फोटोव्होल्टिक सिस्टमः दोन्ही डीसी (मॉड्यूल टू इन्व्हर्टर) आणि एसी (इन्व्हर्टर टू ग्रिड) बाजूंना आवश्यक आहे

डेटा सेंटर: सर्व्हर रॅक, नेटवर्क उपकरणे फ्रंट-एंड

औद्योगिक नियंत्रणे: पीएलसी आणि वारंवारता कन्व्हर्टर सारखी गंभीर उपकरणे

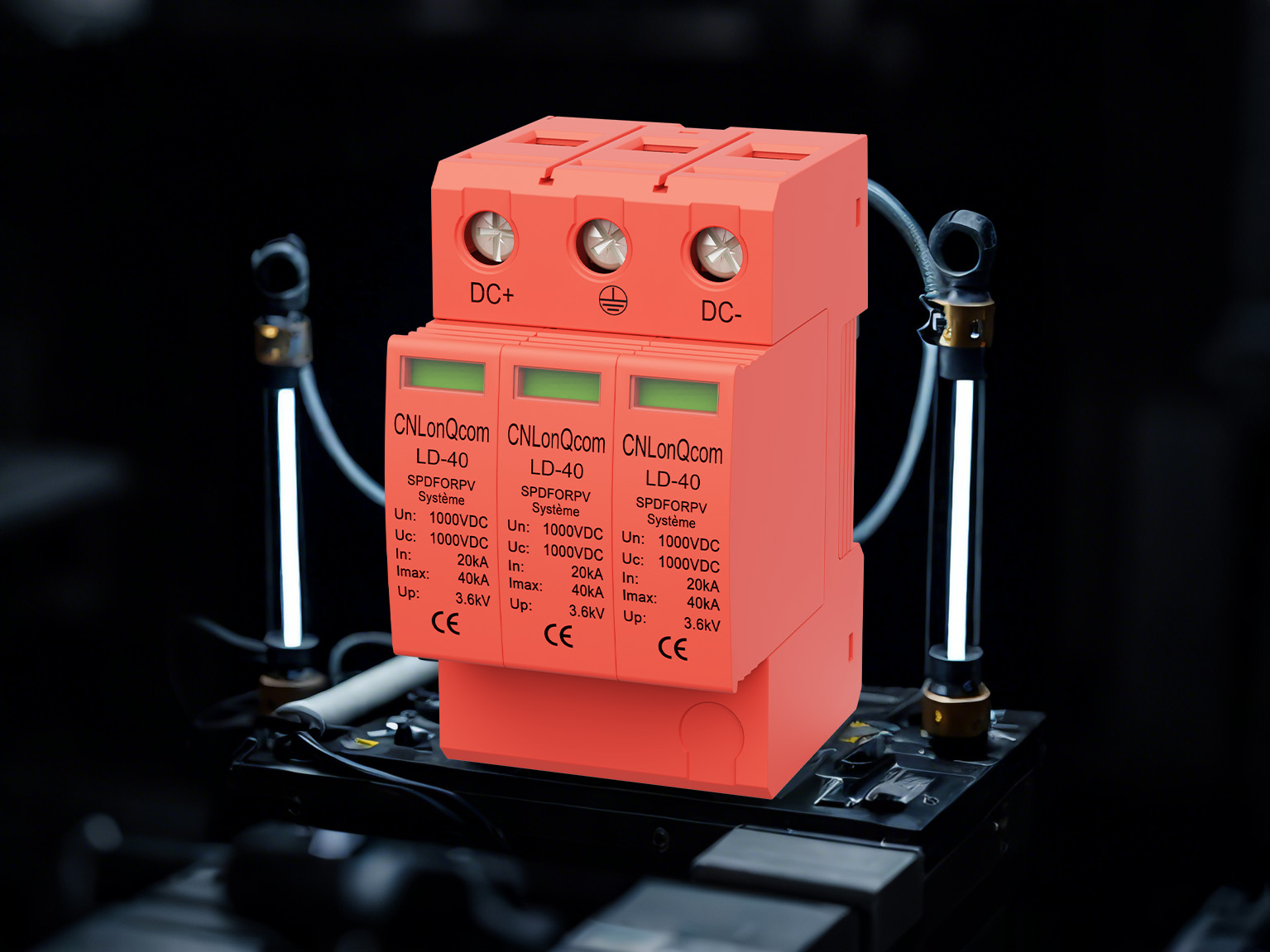

3. लाट संरक्षणात्मक डिव्हाइस (एसपीडी) म्हणजे काय?

1.१ मूलभूत संकल्पना

एक लाट संरक्षणात्मक डिव्हाइस (एसपीडी) एक इलेक्ट्रिकल सेफ्टी डिव्हाइस आहे जे क्षणिक ओव्हरव्होल्टेज मर्यादित करण्यासाठी आणि लाट प्रवाह वळविण्यासाठी डिझाइन केलेले आहे. मुख्य तांत्रिक वैशिष्ट्यांमध्ये हे समाविष्ट आहे:

जास्तीत जास्त सतत ऑपरेटिंग व्होल्टेज (यूसी)

नाममात्र डिस्चार्ज करंट (आयएन)

जास्तीत जास्त डिस्चार्ज करंट (आयमॅक्स)

व्होल्टेज संरक्षण पातळी (अप)

2.२ मुख्य प्रकार

प्रकार संरक्षण लक्ष्य ठराविक अनुप्रयोग प्रतिसाद वेळ

टाइप 1 डायरेक्ट लाइटनिंग बिल्डिंग इनलेट्स ≤100 एनएस

टाइप 2 प्रेरित लाइटनिंग सब-डिस्ट्रिब्युशन पॅनेल ≤25ns

प्रकार 3 अवशिष्ट सर्ज डिव्हाइस टर्मिनल ≤1ns

3.3 अतिरिक्त वैशिष्ट्ये

आधुनिकएसपीडीबर्‍याचदा समाविष्ट करा:

अयशस्वी निर्देशक (यांत्रिक किंवा इलेक्ट्रॉनिक)

रिमोट मॉनिटरिंग इंटरफेस

थर्मल डिस्कनेक्ट संरक्षण

4. लाट संरक्षण कसे कार्य करते?

1.१ मूलभूत ऑपरेटिंग तत्त्व

एसपीडीएस खालील यंत्रणेद्वारे सिस्टमचे संरक्षण करतात:

देखरेख राज्य: सामान्य ऑपरेशन दरम्यान उच्च प्रतिबाधा राखते

ट्रिगर केलेले वाहक: ओव्हरव्होल्टेज शोधल्यानंतर वेगाने कमी प्रतिबाधाकडे स्विच होते

ऊर्जा विचलन: चॅनेल ग्राउंडिंग सिस्टममध्ये चालू

पुनर्प्राप्ती: लाटानंतर स्वयंचलितपणे उच्च-प्रतिबिंबित स्थितीत परत येते

2.२ मुख्य तांत्रिक घटक

मेटल ऑक्साईड व्हेरिस्टर (एमओव्ही)

साहित्य: झिंक ऑक्साईड-आधारित सेमीकंडक्टर

वैशिष्ट्ये: व्होल्टेज-सेन्सेटिव्ह नॉनलाइनर रेझिस्टर

फायदे: वेगवान प्रतिसाद, उच्च चालू-हाताळणी क्षमता

गॅस डिस्चार्ज ट्यूब (जीडीटी)

रचना: सीलबंद गॅसने भरलेले चेंबर

वैशिष्ट्ये: उच्च इन्सुलेशन, मजबूत डायव्हर्शन क्षमता

अनुप्रयोग: उच्च-उर्जा प्राथमिक संरक्षण

क्षणिक व्होल्टेज सप्रेशन डायोड (टीव्हीएस)

वैशिष्ट्ये: अल्ट्रा-फास्ट प्रतिसाद (पिकोसेकॉन्ड-लेव्हल)

अनुप्रयोग: अचूक इलेक्ट्रॉनिक्स संरक्षण

3.3 बहु-स्तरीय समन्वित संरक्षण

एक सामान्य तीन-स्तरीय संरक्षण प्रणाली:

प्राथमिक संरक्षण: बहुतेक ऊर्जा वळवते (जीडीटी)

दुय्यम संरक्षण: पुढील अवशिष्ट व्होल्टेज मर्यादित करते (एमओव्ही)

तृतीय संरक्षण: अचूक संरक्षण (टीव्ही)

5. निवड आणि देखभाल मार्गदर्शक तत्त्वे

5.1 निवड निकष

सिस्टम सुसंगतता:

व्होल्टेज रेटिंग (यूसी ≥ 1.15 × सिस्टम व्होल्टेज)

सध्याची क्षमता (अपेक्षित लाट चालू)

कामगिरी पॅरामीटर्स:

व्होल्टेज संरक्षण पातळी (कमी चांगले आहे)

प्रतिसाद वेळ (वेगवान चांगले आहे)

प्रमाणपत्र मानक:

आयईसी 61643

उल 1449

5.2 स्थापना नोट्स

कनेक्शन वायरची लांबी कमी करा

विश्वसनीय ग्राउंडिंग सुनिश्चित करा (ग्राउंड रेझिस्टन्स ≤10ω)

वेगवेगळ्या एसपीडी प्रकारांचे मिश्रण करणे टाळा

5.3 देखभाल शिफारसी

नियमित तपासणी (किमान वार्षिक)

अपयशी निर्देशकांचे परीक्षण करा

विजेच्या कार्यक्रमानंतर दस्तऐवज स्थिती

निष्कर्ष

सर्ज संरक्षण हा विद्युत सुरक्षा प्रणालीचा एक गंभीर घटक आहे. त्याची तत्त्वे समजून घेऊन, योग्य डिव्हाइस निवडणे आणि योग्य स्थापना सुनिश्चित करून, विद्युत धोके प्रभावीपणे प्रतिबंधित केले जाऊ शकतात, कर्मचारी आणि उपकरणे दोन्हीचे रक्षण करतात. तांत्रिक प्रगतीसह, लाट संरक्षणात्मक उपकरणे हुशार आणि अधिक विश्वासार्ह समाधानासाठी विकसित होत आहेत. सीएनएलओकॉममध्ये, आम्ही सतत तांत्रिक सुधारण्यासाठी वचनबद्ध आहोत, सर्व प्रकारच्या विद्युत प्रणालींसाठी उत्कृष्ट संरक्षण देण्यासाठी अधिक प्रगत आणि सर्वसमावेशक लाट संरक्षक विकसित करतो.
