पीव्ही कॉम्बीनर बॉक्स: घटक आणि स्थापनेसाठी संपूर्ण मार्गदर्शक

प्रथम, फोटोव्होल्टिक जंक्शन बॉक्स काय आहे?

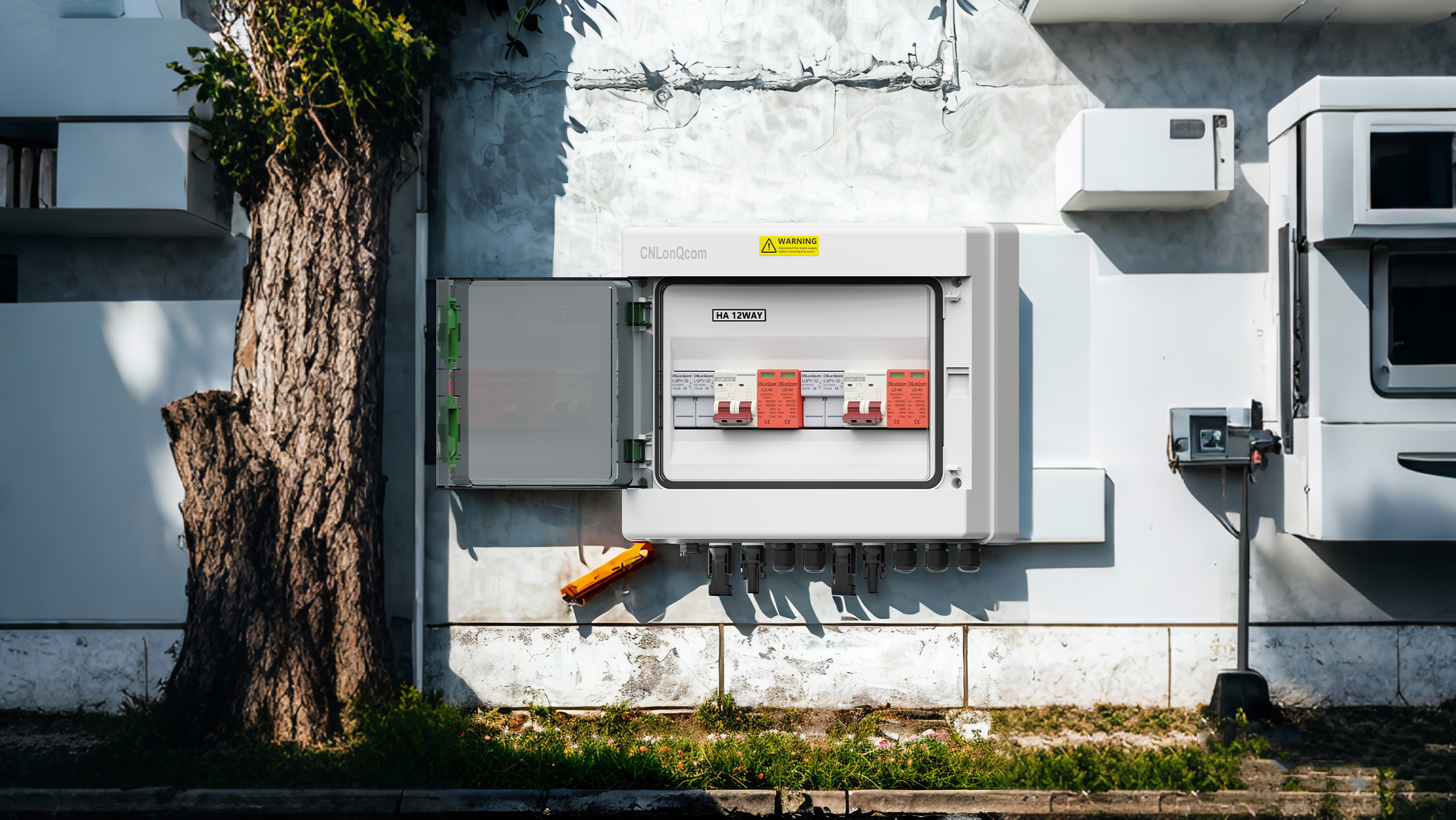

पीव्ही कॉम्बीनर बॉक्स(पीव्ही कॉम्बिनर बॉक्स) सौर उर्जा निर्मिती प्रणालीची मुख्य विद्युत उपकरणे आहेत, जी प्रामुख्याने फोटोव्होल्टिक मालिकेच्या केंद्रीकृत थेट प्रवाहासाठी वापरली जातात आणि पॉवर स्टेशनचे सुरक्षित आणि कार्यक्षम ऑपरेशन सुनिश्चित करण्यासाठी ओव्हरकंटंट, लाइटनिंग संरक्षण आणि इतर संरक्षण कार्ये प्रदान करतात.

दुसरे, फोटोव्होल्टिक जंक्शन बॉक्सची रचना

कोर घटक:

इनपुट टर्मिनल: एकाधिक पीव्ही मॉड्यूल्स कनेक्ट करा (उदाहरणार्थ, 6-16 पीव्ही मॉड्यूल, प्रत्येक 10 ए -15 ए चे समर्थन करणारे).

फ्यूज/सर्किट ब्रेकर: प्रत्येक स्ट्रिंग ओव्हरकंटंट नुकसानापासून (सामान्यत: डीसी 1000 व्ही/20 ए वैशिष्ट्ये) संरक्षित करा.

लाइटनिंग प्रोटेक्शन मॉड्यूल: एसपीडी सर्ज संरक्षक (40 केए डिस्चार्ज क्षमता).

सहाय्यक भाग:

डीसी अलगाव स्विच: आणीबाणीचे कट ऑफ सर्किट.

वॉटरप्रूफ हाऊसिंग: आयपी 65 संरक्षण ग्रेड, मैदानी वातावरणासाठी योग्य.

तिसरे, स्थापना आणि वायरिंग चरण

1. स्थापनेपूर्वी तयारीः

स्थापना स्थितीची पुष्टी करा (फोटोव्होल्टेइक अ‍ॅरेच्या जवळ आणि थेट सूर्यप्रकाशापासून दूर).

कंटेनरचे ग्राउंड टर्मिनल (ग्राउंड रेझिस्टन्स ≤4ω) तपासा.

2. वायरिंग प्रक्रिया:

गट स्ट्रिंग इनपुट:

प्रत्येक टर्मिनलचे व्होल्टेज सुसंगत आहे हे सुनिश्चित करण्यासाठी संबंधित टर्मिनलला ध्रुवीयतेद्वारे (+/-) कनेक्ट करा.

व्हर्च्युअल हीटिंग टाळण्यासाठी एमसी 4 कनेक्टर सुरक्षित करा.

आउटपुट एंड:

इन्व्हर्टरच्या डीसी इनपुट टर्मिनलशी (केबल क्रॉस-सेक्शनल एरिया ≥4 मिमी) कनेक्ट करा.

लाइटनिंग प्रोटेक्शन ग्राउंडिंग:

एसपीडी ग्राउंड केबल (≥6 मिमी²) ग्राउंड बारशी जोडते.

3. पॉवर टेस्ट:

ओपन सर्किट व्होल्टेज मोजा (इन्व्हर्टर इनपुट श्रेणीशी जुळवा).

इंटेलिजेंट मॉनिटरिंग डेटा योग्यरित्या प्रसारित केला आहे की नाही ते तपासा.

4. खबरदारी

सुरक्षा वैशिष्ट्ये:

ऑपरेशन दरम्यान इन्सुलेशन ग्लोव्ह्ज घाला. थेट काम करू नका.

जर डीसी साइडमध्ये उच्च व्होल्टेज (600 व्ही ते 1500 व्ही) असेल तर आपल्याला एक चेतावणी लेबल सेट करणे आवश्यक आहे.

देखभाल सूचना:

बॉक्स नियमितपणे साफ करा आणि फ्यूज स्थिती तपासा.

गडगडाटी वादळ हंगामापूर्वी एसपीडी मॉड्यूलची प्रभावीता चाचणी घ्या.

पाच, निवड सूचना

पॉवर स्टेशनच्या आकारानुसार:

लहान घरगुती: 6-8 इनपुट, एकात्मिक मूलभूत संरक्षण कार्य.

औद्योगिक आणि व्यावसायिक उर्जा स्टेशन: बुद्धिमान देखरेख आणि दूरस्थ संप्रेषणासह 12-16.

25 वर्षांच्या दीर्घकालीन संरक्षणाची खात्री करण्यासाठी सीएनएलओएनकॉम सीरिज प्रॉडक्ट्स सारख्या टीयूव्ही/आयईसी प्रमाणित बस बॉक्स निवडा!

फोटोव्होल्टिक जंक्शन बॉक्स पॉवर स्टेशनचे "सेफ्टी हब" आहे आणि योग्य स्थापना आणि देखभाल उर्जा निर्मितीची कार्यक्षमता लक्षणीय सुधारू शकते. आपल्याला विशिष्ट मॉडेलच्या शिफारसी किंवा तांत्रिक निराकरणाची आवश्यकता असल्यास, कृपया cnlonqcom चा सल्ला घ्या मोकळ्या मनाने!
