सौर पीव्ही सिस्टमसाठी सर्वसमावेशक मार्गदर्शक: कार्यरत तत्त्वांपासून की घटकांपर्यंत

सौर फोटोव्होल्टिक (पीव्ही) प्रणाली एक की स्वच्छ उर्जा समाधान म्हणून जगभरात वेगाने वाढत आहेत. तथापि, बरेच लोक कसे कार्य करतात आणि त्यांचे गंभीर घटक कसे आहेत याबद्दल अपरिचित आहेत. हा लेख सौर पीव्ही सिस्टम कसा संरचित आणि कार्यरत आहे याचे सखोल विश्लेषण प्रदान करते, कॉम्बिनर बॉक्स, ओव्हर/अंडर-व्होल्टेज प्रोटेक्टर्स, आयसोलेटर स्विच, सौर कनेक्टर, फ्यूज आणि मोल्डेड केस सर्किट ब्रेकर्स (एमसीसीबी) सारख्या मुख्य उपकरणांच्या तपशीलवार स्पष्टीकरणासह.

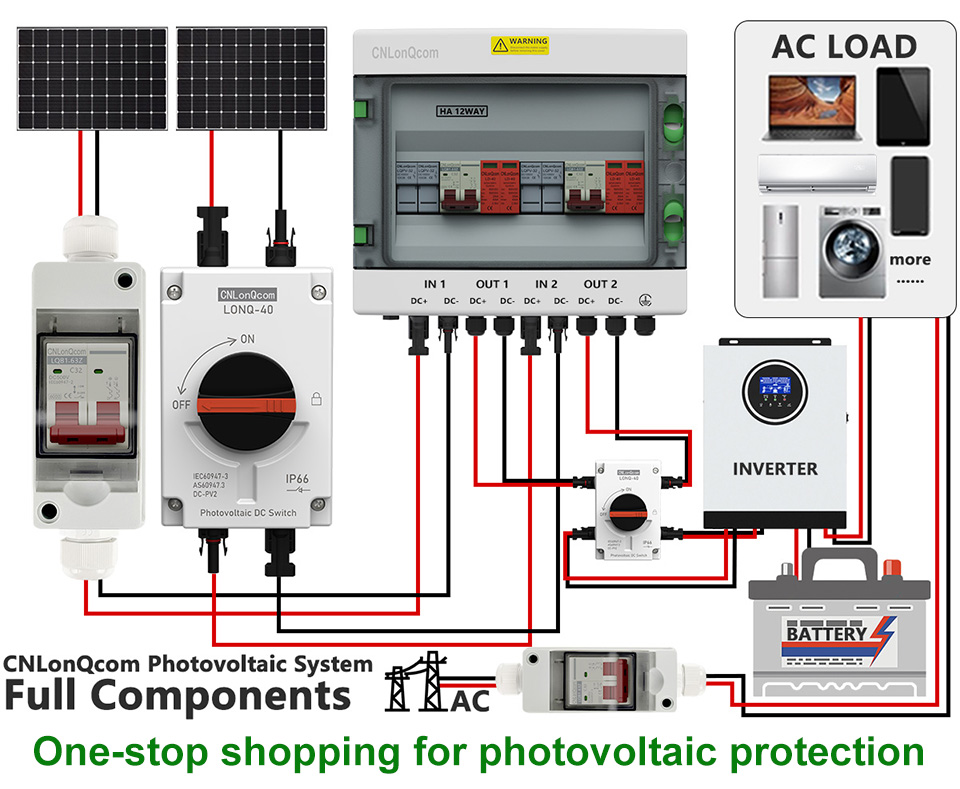

1. सौर पीव्ही सिस्टमची रचना कशी आहे?

सौर पीव्ही सिस्टमचे मुख्य उद्दीष्ट म्हणजे सूर्यप्रकाशाचे विजेमध्ये रुपांतर करणे आणि ते सुरक्षितपणे ग्रीड किंवा उर्जा संचयनात वितरित करणे. संपूर्ण सिस्टममध्ये सामान्यत: खालील घटक समाविष्ट असतात:

सौर पॅनेल्स (पीव्ही मॉड्यूल्स) sun सूर्यप्रकाश शोषून घ्या आणि थेट करंट (डीसी) व्युत्पन्न करा

कॉम्बीनर बॉक्स (LQX/एएलक्यूटीमालिका) E एकाल सौर पॅनेलमधील प्रवाह एकत्र करते

इन्व्हर्टर → डीसीला पर्यायी चालू (एसी) मध्ये रूपांतरित करते

वीज वितरण आणि संरक्षण उपकरणे (फ्यूज, सर्किट ब्रेकर,आयसोलेटर स्विच, इ.) system सिस्टमची सुरक्षा सुनिश्चित करते

ऊर्जा संचयन प्रणाली (पर्यायी) extrect अतिरिक्त वीज संचयित करते (उदा. लिथियम बॅटरी)

ग्रीड किंवा लोड → घरे, व्यवसाय किंवा ग्रीडला शक्ती पुरवठा करते

2. सौर पीव्ही सिस्टम कसे कार्य करते?

(१) फोटोव्होल्टिक इफेक्ट आणि वीज निर्मिती

सूर्यप्रकाशाने सौर पॅनेल्स (पीव्ही मॉड्यूल्स) आणि सिलिकॉन सेमीकंडक्टर मटेरियल फोटॉन शोषून घेतात, जे थेट करंट (डीसी) व्युत्पन्न करतात.

एकल पॅनेल सामान्यत: सूर्यप्रकाशाच्या तीव्रतेवर आणि पॅनेलच्या कार्यक्षमतेवर अवलंबून वर्तमानसह 30 व्ही -50 व्ही (डीसी) तयार करते.

(२) वर्तमान संयोजन (कॉम्बिनर बॉक्स)

एकाधिक पॅनेल मालिकेत किंवा समांतर जोडलेले आहेत आणि एकत्रित वर्तमान केंद्रीकृत व्यवस्थापनासाठी पीव्ही कॉम्बिनर बॉक्समध्ये प्रवाहित होते.

कॉम्बिनर बॉक्समध्ये ओव्हरलोड किंवा शॉर्ट सर्किट टाळण्यासाठी फ्यूज, सर्ज प्रोटेक्शन (एसपीडी) आणि वर्तमान देखरेखीचा समावेश आहे.

()) डीसी उर्जा वितरण आणि संरक्षण (फ्यूज, आयसोलेटर स्विच, एमसीसीबी)

फ्यूज (एलक्यूपीव्ही -32 मालिका): हानिकारक उपकरणांपासून जास्त करंट प्रतिबंधित करते.

आयसोलेटर स्विच (LONQ-40 मालिका): देखभाल करण्यासाठी व्यक्तिचलितपणे सर्किट्स डिस्कनेक्ट करते.

मोल्डेड केस सर्किट ब्रेकर (एलक्यूएम 1/एम 3 मालिका): ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण प्रदान करते (उदा. 1000 व्ही डीसी-रेटेड एमसीसीबी).

()) इन्व्हर्टर रूपांतरण (डीसी → एसी)

घरगुती किंवा औद्योगिक वापरासाठी डीसी पॉवर इन्व्हर्टरमध्ये प्रवेश करते आणि त्यास 220 व्ही/380 व्ही एसीमध्ये रूपांतरित करते.

ग्रिड-बद्ध सिस्टम जास्त प्रमाणात उर्जा ग्रीडला फीड करते, तर ऑफ-ग्रीड सिस्टम बॅटरीमध्ये साठवतात.

(5) ओव्हर/अंडर-व्होल्टेज संरक्षण (एव्हीपी 2 पी/4 पी मालिका)

जेव्हा ग्रिड व्होल्टेज चढउतार होते, तेव्हा ओव्हर/अंडर-व्होल्टेज संरक्षक आपोआप उपकरणांचे नुकसान टाळण्यासाठी शक्ती कमी करतात.

()) वायरिंग आणि कनेक्शन (सौर कनेक्टर)

वॉटरप्रूफ, गंज-प्रतिरोधक आणि उच्च-चालू प्रसारण (उदा. 30 ए/1000 व्ही) सुनिश्चित करणारे एमसी 4 सौर कनेक्टर उद्योग मानक आहेत.

3. सौर पीव्ही सिस्टमचे मुख्य घटक

(१) पीव्ही कॉम्बीनर बॉक्स

कार्यः एकाधिक सौर पॅनेलच्या तारांना एकत्र करते आणि संरक्षण प्रदान करते.

की घटक:

फ्यूज (ओव्हरकंटंट प्रोटेक्शन)

लाट संरक्षण डिव्हाइस(एसपीडी) (लाइटनिंग प्रोटेक्शन)

चालू/व्होल्टेज मॉनिटरिंग (पर्यायी स्मार्ट वैशिष्ट्ये)

(२) ओव्हर/अंडर-व्होल्टेज प्रोटेक्टर (ओव्हीपी/यूव्हीपी)

कार्यः व्होल्टेज खूप जास्त असल्यास (> 270 व्ही एसी) किंवा खूप कमी असल्यास (<170 व्ही एसी) मॉनिटर्स ग्रिड व्होल्टेज आणि पॉवर डिस्कनेक्ट करते.

()) डीसी आयसोलेटर स्विच

कार्यः सुरक्षित देखभालसाठी व्यक्तिचलितपणे डीसी सर्किट्स डिस्कनेक्ट करते.

सामान्य प्रकार:

रोटरी आयसोलेटर स्विच (मैदानी वापरासाठी योग्य)

सर्किट ब्रेकर-प्रकार आयसोलेटर (एकात्मिक संरक्षणासह)

()) सौर कनेक्टर (एमसी 4 मानक)

मुख्य वैशिष्ट्ये:

वॉटरप्रूफ, अतिनील-प्रतिरोधक, उच्च-तापमान सहनशीलता

रेटेड करंट: 30 ए

रेट केलेले व्होल्टेज: 1000 व्ही डीसी

()) पीव्ही फ्यूज (जीपीव्ही/जीआर मालिका)

कार्यः शॉर्ट सर्किट्स आणि ओव्हरलोड्सपासून पीव्ही अ‍ॅरेचे संरक्षण करते.

मानक फ्यूजमधील फरक:

उच्च व्होल्टेज रेटिंग (डीसी 1000 व्ही+)

उच्च ब्रेकिंग क्षमता (मोठ्या फॉल्ट प्रवाहांमध्ये व्यत्यय आणू शकते)

()) मोल्डेड केस सर्किट ब्रेकर (सौर साठी एमसीसीबी)

कार्यः डीसी सिस्टमसाठी ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण प्रदान करते.

ठराविक वैशिष्ट्ये:

रेट केलेले व्होल्टेज: डीसी 1000 व्ही

रेटेड करंट: 32 ए -250 ए

4. सौर पीव्ही सिस्टमचे अनुप्रयोग

निवासी रूफटॉप सौर (5 केडब्ल्यू -10 केडब्ल्यू, स्टोरेजसह)

व्यावसायिक आणि औद्योगिक पीव्ही वनस्पती (50 केडब्ल्यू -1 एमडब्ल्यू, ग्रिड-बद्ध)

ऑफ-ग्रीड सौर यंत्रणा (रिमोट क्षेत्रे, बॅटरी-आधारित)

अ‍ॅग्रीव्होल्टिक्स (सौर + कृषी एकत्रीकरण)

5. भविष्यातील ट्रेंड: हुशार आणि अधिक कार्यक्षम सौर यंत्रणा

स्मार्ट मॉनिटरिंग: मोबाइल अ‍ॅप्सद्वारे रीअल-टाइम ट्रॅकिंग (उदा. वीज निर्मिती, फॉल्ट अ‍ॅलर्ट).

सौर + स्टोरेज एकत्रीकरण: टेस्ला पॉवरवॉल सारख्या संकरित प्रणाली.

मायक्रोइन्व्हर्टर: उच्च कार्यक्षमतेसाठी प्रत्येक पॅनेल स्वतंत्रपणे अनुकूलित करते.

निष्कर्ष

सौर पीव्ही सिस्टम पीव्ही मॉड्यूल्सच्या प्रक्रियेद्वारे कार्य करतात → कॉम्बिनर बॉक्स → इन्व्हर्टर → पॉवर डिस्ट्रीब्यूशन → ग्रिड/स्टोरेज, कॉम्बिनर बॉक्स, फ्यूज, आयसोलेटर स्विच, कनेक्टर आणि एमसीसीबीएस सारख्या गंभीर घटकांसह कार्यक्षम, सुरक्षित आणि स्थिर कामगिरी सुनिश्चित करते.

आपण सौर स्थापनेचा विचार करत असल्यास, सिस्टम आयुष्यमान आणि उर्जा निर्मितीची कार्यक्षमता वाढविण्यासाठी सीएनएलओएनकॉम उच्च-गुणवत्तेचे पीव्ही घटक + व्यावसायिक संरक्षण उपकरणे निवडा!

Bustic चर्चा करूया: सौर पीव्ही सिस्टमचे कोणते पैलू आपल्याला सर्वात जास्त आवडते?
