पीव्ही डिस्कनेक्ट स्विच: सौर यंत्रणेचे "सेफ्टी गार्डियन" - एक संपूर्ण मार्गदर्शक

I. पीव्ही डिस्कनेक्ट स्विचची व्याख्या आणि कार्य

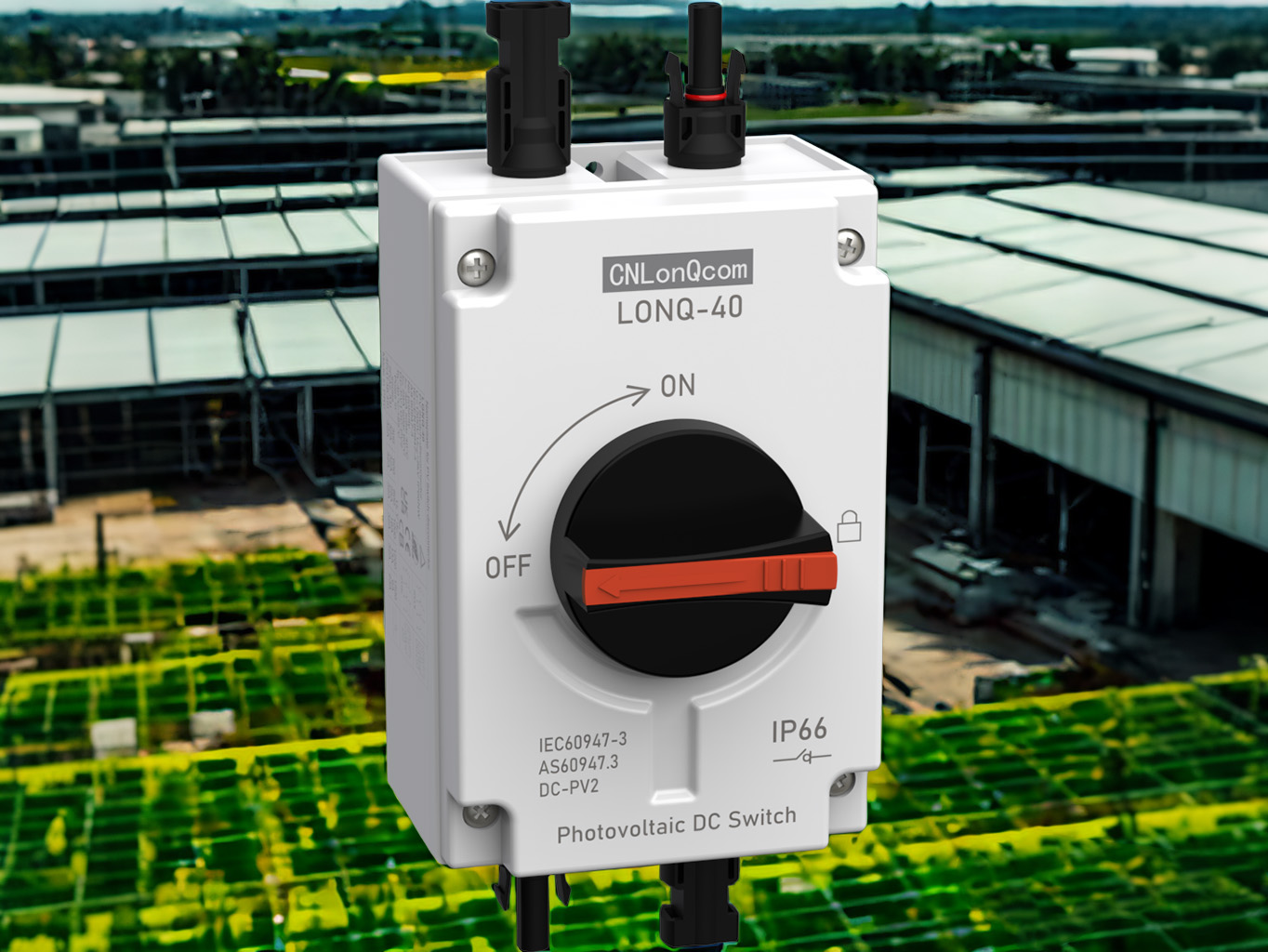

पीव्ही डिस्कनेक्ट स्विच हा एक सेफ्टी स्विच आहे जो सौर उर्जा प्रणालींमध्ये डीसी सर्किटसाठी विशेषतः डिझाइन केलेला आहे.     हे दोन प्राथमिक कार्ये करते: इलेक्ट्रिकल अलगाव आणि आपत्कालीन शटडाउन, देखभाल किंवा दोष दरम्यान परिपूर्ण सुरक्षा सुनिश्चित करण्यासाठी पीव्ही सिस्टमचा "आपत्कालीन ब्रेक" म्हणून काम करणे.

कोर फंक्शन्स

शारीरिक अलगाव: देखभाल दरम्यान सध्याचा प्रवाह नसल्याची खात्री करण्यासाठी दृश्यमान ब्रेकपॉईंट प्रदान करते.

ओव्हरलोड संरक्षण: काही मॉडेल्स शॉर्ट-सर्किटचे नुकसान टाळण्यासाठी फ्यूज समाकलित करतात.

सिस्टम विभाजन: संपूर्ण सिस्टमवर परिणाम न करता वैयक्तिक तारांच्या निवडक डिस्कनेक्शनला परवानगी देते.

सौर यंत्रणेने समर्पित डिस्कनेक्ट स्विच का वापरावे?

✔ मानक एसी स्विच डीसी आर्क्स (धोकादायक!) विश्वसनीयरित्या व्यत्यय आणू शकत नाहीत.

International आंतरराष्ट्रीय सुरक्षा मानकांचे पालन करते (उदा. एनईसी 690.17).

Revent हानीकारक घटकांपासून रिव्हर्स करंट प्रतिबंधित करते.

Ii.     पीव्ही डिस्कनेक्ट स्विचची मुख्य भूमिका

1. सुरक्षा अलगाव (प्राथमिक हेतू)

देखभाल सुरक्षा: इन्व्हर्टर किंवा वायरिंग सर्व्हिस करताना स्पष्ट शारीरिक ब्रेकपॉईंट प्रदान करते.

आपत्कालीन शटडाउन: आग, लाइटनिंग इ. च्या बाबतीत उच्च डीसी व्होल्टेज त्वरीत कापते.

रिव्हर्स सध्याचे संरक्षणः इन्व्हर्टरला रात्री पॅनल्सवर परत आहार देण्यापासून प्रतिबंधित करते.

2. ओव्हरलोड संरक्षण (वर्धित वैशिष्ट्ये)

संरक्षण प्रकार अंमलबजावणीची प्रभावीता

शॉर्ट-सर्किट प्रोटेक्शन बिल्ट-इन डीसी फ्यूज व्यत्यय आणते फॉल्ट करंट (1000 व्हीडीसी/20 केए पर्यंत).

ओव्हरकंटंट प्रोटेक्शन थर्मोमॅग्नेटिक ट्रिप यंत्रणा केबल ओव्हरहाटिंग/फायर प्रतिबंधित करते.

आर्क फॉल्ट प्रोटेक्शन फास्ट ब्रेकिंग डिझाइन (<3 एमएस) यूएल 1699 बी आर्क फॉल्ट मानकांचे पालन करते.

3. सिस्टम व्यवस्थापन

स्ट्रिंग-विशिष्ट नियंत्रण: मोठे वनस्पती विभाग व्यवस्थापित करू शकतात (उदा. 10 तारांवर 1 स्विच).

स्थिती दृश्यमानता: मेकॅनिकल इंडिकेटर विंडो (काही एलईडी दिवे असलेले) चालू/बंद स्थिती दर्शविते.

Iii.     प्रकार आणि पीव्ही डिस्कनेक्ट स्विचची निवड

1. संरचनेनुसार

टाइप वैशिष्ट्ये अनुप्रयोग

मॅन्युअल हँडल प्रकार मेकॅनिकल हँडल + दृश्यमान ब्रेकपॉईंट, कमी किंमत.    निवासी/लहान व्यावसायिक प्रणाली.

लोड ब्रेक प्रकार लोड करंटमध्ये व्यत्यय आणू शकतो (आर्क चुटे आवश्यक आहे).    मध्यम-प्रमाणात पीव्ही अ‍ॅरे.

फ्यूज-कॉम्बिनेशन प्रकार एकात्मिक डीसी फ्यूज, ड्युअल-पर्पज डिझाइन.    उच्च शॉर्ट-सर्किट चालू परिस्थिती.

2. व्होल्टेज रेटिंगद्वारे

600 व्हीडीसी वर्ग: निवासी प्रणालींसाठी मानक (चीन/युरोप).

1000 व्हीडीसी वर्ग: मोठे सौर फार्म (यू.एस. एनईसी आवश्यकता).

1500 व्हीडीसी वर्ग: नेक्स्ट-जनरल अल्ट्रा-हाय व्होल्टेज सिस्टम (खर्च-कार्यक्षम).

Iv. पीव्ही डिस्कनेक्ट स्विच कसा निवडायचा?

1. प्रमाणपत्रे तपासा

उत्तर अमेरिका: उल 98 बी, एनईसी 690.17.

युरोप: आयईसी 60947-3, व्हीडीई 0660.

2. की पॅरामीटर्स

रेटेड व्होल्टेज ≥ सिस्टम कमाल व्होल्टेज (20% मार्जिन).

ब्रेकिंग क्षमता ≥ अपेक्षित शॉर्ट-सर्किट चालू.

संरक्षण रेटिंग: मैदानी वापरासाठी आयपी 65+.

व्ही. स्थापना आणि देखभाल टिप्स

1. स्थापना स्थान

अनिवार्य: इनव्हर्टर डीसी इनपुटच्या 1 मीटरच्या आत (एनईसी आवश्यकता).

शिफारस केलेले: कॉम्बिनर बॉक्स आउटपुटवर.

2. देखभाल

दर 6 महिन्यांनी संपर्क ऑक्सिडेशन तपासा.

दरवर्षी चाचणी ब्रेकिंग वेग.

गडगडाटी हंगामापूर्वी ग्राउंडिंग प्रतिकारांची तपासणी करा.

निष्कर्ष: सुरक्षा प्रथम, अलगाव की आहे!

जरी लहान असले तरी पीव्ही डिस्कनेक्ट स्विच वैयक्तिक सुरक्षिततेसाठी संरक्षणाची शेवटची ओळ आहे.     1500 व्ही सिस्टम आणि स्मार्ट पीव्हीच्या वाढीसह, नेक्स्ट-जनरल स्विच उच्च व्होल्टेज, वेगवान ब्रेकिंग आणि आयओटी एकत्रीकरणाकडे विकसित होत आहेत.
