सर्किट ब्रेकर्स आणि सर्ज संरक्षक: फोटोव्होल्टिक सिस्टमचे सेफ्टी गार्डियन्स

परिचय

फोटोव्होल्टिक पॉवर जनरेशन सिस्टममध्ये, सौर पॅनेल आणि इन्व्हर्टर सारख्या "स्टार उपकरणे" व्यतिरिक्त, सिस्टमच्या सुरक्षिततेचे संरक्षण करणारे दोन "अनंग नायक" आहेत - सर्किट ब्रेकर्स आणि सर्ज प्रोटेक्टर्स (एसपीडी). ते पॉवर सिस्टमच्या "फ्यूज" आणि "लाइटनिंग रॉड्स" सारखे आहेत, संपूर्ण फोटोव्होल्टिक सिस्टमला विद्युत दोष आणि विजेच्या हल्ल्यांपासून सतत संरक्षण करतात. हा लेख आपल्याला फोटोव्होल्टिक सिस्टममधील या दोन की संरक्षक उपकरणांच्या महत्त्वपूर्ण भूमिकांमधून घेईल.

आय. सर्किट ब्रेकर: फोटोव्होल्टिक सिस्टमचा "सेफ्टी स्विच"

सर्किट ब्रेकरचे कार्य

सर्किट ब्रेकर हे फोटोव्होल्टिक सिस्टममधील सर्वात महत्वाचे ओव्हरकंट प्रोटेक्शन डिव्हाइस आहेत आणि प्रामुख्याने तीन मुख्य कार्ये करतात:

ओव्हरलोड संरक्षण: जेव्हा वर्तमान डिझाइन मूल्यापेक्षा जास्त असेल तेव्हा स्वयंचलितपणे सर्किट कापून टाका

शॉर्ट-सर्किट संरक्षण: शॉर्ट-सर्किट फॉल्ट झाल्यास द्रुतपणे डिस्कनेक्ट करा

मॅन्युअल डिस्कनेक्शन: सिस्टम देखभाल करण्यासाठी एक सुरक्षित डिस्कनेक्शन पॉईंट प्रदान करते

2. फोटोव्होल्टिक समर्पित सर्किट ब्रेकरसाठी विशेष आवश्यकता

सामान्य एसी सर्किट ब्रेकर्सच्या विपरीत, फोटोव्होल्टिक डीसी सर्किट ब्रेकर्सना विशेष डिझाइन आवश्यक आहे:

डीसी आर्क विझविण्याची क्षमता: डीसी आर्क्स विझविणे अधिक कठीण आहे आणि मजबूत कमानी विझविणारी चेंबर डिझाइनची आवश्यकता आहे

उच्च व्होल्टेज पातळी: फोटोव्होल्टिक सिस्टमचे कार्यरत व्होल्टेज 1000 व्ही वर पोहोचू शकते

हवामान प्रतिकार: डस्ट-प्रूफ आणि वॉटर-प्रूफ (किमान आयपी 65 ग्रेड) मैदानी स्थापनेसाठी आवश्यक आहे

3. ठराविक अनुप्रयोग स्थाने

बॅटरी पॅनेल मालिका आउटपुट टर्मिनल

इन्व्हर्टरचे डीसी इनपुट टर्मिनल

संप्रेषण आणि नेटवर्क

Ii. सर्ज प्रोटेक्टर: "इलेक्ट्रिकल सर्जेस" विरूद्ध डिफेन्स लाइन

फोटोव्होल्टेइक सिस्टमला भेडसावणा .्या लाट धमकी

फोटोव्होल्टिक सिस्टम, त्यांच्या मोठ्या वितरण क्षेत्रामुळे आणि उघड स्थानांमुळे, विशेषतः असुरक्षित आहेत:

डायरेक्ट लाइटनिंग स्ट्राइक (कमी संभाव्यता परंतु अत्यंत विध्वंसक)

प्रेरित लाइटनिंग (सर्वात सामान्य धोका)

स्विच ऑपरेशन ओव्हरव्होल्टेज (सिस्टमद्वारे अंतर्गत व्युत्पन्न)

2. लाट संरक्षकांचे कार्यरत तत्त्व

एसपीडी नॅनोसेकंद वेळेत "इलेक्ट्रिकल स्पिलवे" सारखे आहे:

असामान्य व्होल्टेज शोधा

एक कमी-उच्छृंखल मार्ग स्थापित करा

पृथ्वीवर चॅनेल धोकादायक उर्जा

3. फोटोव्होल्टिक सिस्टममध्ये एसपीडीची विशिष्टता

डीसी एसपीडी: हे डीसी सिस्टमसाठी खास डिझाइन करणे आवश्यक आहे

द्विध्रुवीय संरक्षण: एकाच वेळी दोन्ही सकारात्मक आणि नकारात्मक सर्किटचे संरक्षण करते

सतत ऑपरेटिंग व्होल्टेज: ते फोटोव्होल्टिक सिस्टमच्या उच्च व्होल्टेजशी जुळवून घेतले जाणे आवश्यक आहे

Iii. Synergistic संरक्षण: 1+1> 2 सुरक्षा प्रभाव

वास्तविक प्रणालींमध्ये, सर्किट ब्रेकर आणि एसपीडी एकत्रितपणे वापरणे आवश्यक आहे:

श्रेणीबद्ध संरक्षण प्रणाली

प्रथम-स्तरीय संरक्षण (इनकमिंग लाइन एंड): डिस्चार्ज एम्प्लिफिकेशन चालू

दुय्यम संरक्षण (वितरण समाप्त): पुढील अवशिष्ट दबाव मर्यादित करा

सर्किट ब्रेकर्सच्या समन्वयामध्ये: एसपीडी अयशस्वी झाल्यास बॅकअप संरक्षण प्रदान करा

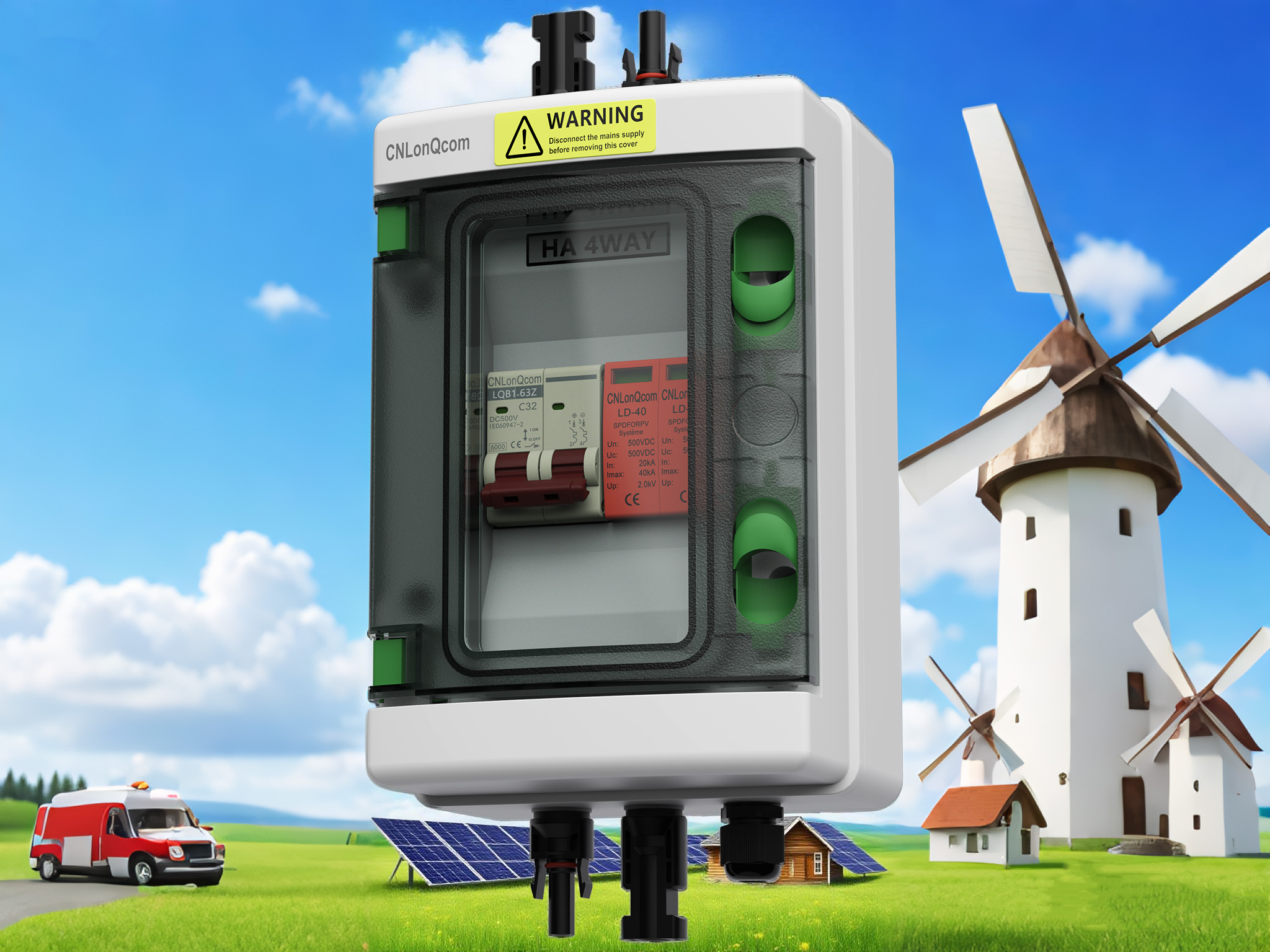

टिपिकल वायरिंग योजना

एसपीडी लाइनशी समांतर जोडलेले आहे आणि मालिका सर्किट ब्रेकरद्वारे संरक्षित आहे

Iv. निवड आणि देखभाल साठी मुख्य मुद्दे

सर्किट ब्रेकर निवड

रेट केलेले व्होल्टेज जास्तीत जास्त सिस्टम व्होल्टेजपेक्षा जास्त किंवा समान आहे

ब्रेकिंग क्षमता अपेक्षेपेक्षा जास्त किंवा अपेक्षित शॉर्ट-सर्किट करंटपेक्षा जास्त आहे

एसपीडी निवड

जास्तीत जास्त सतत ऑपरेटिंग व्होल्टेज यूसी सिस्टम व्होल्टेजच्या ≥1.2 पट आहे

इन्रश चालू आयआयएमपी 12.5 केए (प्रथम श्रेणी संरक्षण)

देखभाल सूचना

दरवर्षी गडगडाटी हंगामाच्या आधी तपासा

एसपीडी स्थिती निर्देशक विंडोकडे लक्ष द्या

सर्किट ब्रेकर किती वेळा चालवितो याची नोंद करा

निष्कर्ष

फोटोव्होल्टिक सिस्टममध्ये, सर्किट ब्रेकर्स आणि सर्ज संरक्षक दोन सुसंगत "सेफ्टी पार्टनर्स" सारखे आहेत: सर्किट ब्रेकर सिस्टममध्ये जास्तीत जास्त दोष हाताळण्यासाठी जबाबदार आहेत, तर एसपीडी बाह्य लाट हल्ल्यांपासून बचाव करतात. त्यांचे सहयोगी कार्य 25 वर्षांहून अधिक काळ फोटोव्होल्टिक पॉवर स्टेशनचे सुरक्षित ऑपरेशन सुनिश्चित करते. पॉवर स्टेशन मालकांसाठी, उच्च-गुणवत्तेचे संरक्षणात्मक उपकरणे निवडणे आणि नियमितपणे त्यांची देखभाल करणे हा गुंतवणूकीवर परतावा सुनिश्चित करण्याचा एक महत्त्वाचा भाग आहे.
