मोल्डेड केस सर्किट ब्रेकर्स (एमसीसीबी) समजून घेणे: इलेक्ट्रिकल सर्किट सेफ्टीचे "पालक"

लो-व्होल्टेज पॉवर डिस्ट्रिब्युशन सिस्टीममध्ये, सर्किटच्या सुरक्षिततेचे शांतपणे रक्षण करणारे एक प्रमुख उपकरण आहे -मोल्डेड केस सर्किट ब्रेकर(MCCB). लक्ष वेधून घेणाऱ्या गर्जना किंवा अचूक साधनांसह चालणाऱ्या मोठ्या मोटर्सच्या विपरीत, MCCB हे त्याच्या मजबूत संरक्षण क्षमता आणि व्यापक अनुकूलनक्षमतेमुळे औद्योगिक उत्पादन, बिल्डिंग इलेक्ट्रिकल सिस्टीम आणि नवीन ऊर्जा अनुप्रयोग यासारख्या परिस्थितींमध्ये एक अपरिहार्य "सुरक्षा संरक्षक" बनले आहे. आज, आम्ही हे उपकरण सर्किट सुरक्षेचे संरक्षण कसे करते याचे रहस्य उलगडण्यासाठी अनेक आयामांमधून एक्सप्लोर करू.

I. MCCBs जाणून घेणे: ते काय आहेत आणि ते कशामुळे वेगळे आहेत?

मूलत:, MCCB हे कमी-व्होल्टेज वीज वितरण प्रणालीमध्ये वापरले जाणारे संरक्षणात्मक विद्युत उपकरण आहे, ज्याची मुख्य भूमिका सर्किट सुरक्षेची "पालक" आहे. संरचनात्मकदृष्ट्या, यात प्रामुख्याने उच्च-शक्तीचे इन्सुलेटेड प्लास्टिकचे आवरण, प्रवाहकीय संपर्क आणि ट्रिप युनिट्स असतात. इन्सुलेटेड एन्क्लोजर केवळ अंतर्गत घटकांचे बाह्य हस्तक्षेपापासून संरक्षण करत नाही तर विद्युत शॉकच्या धोक्यापासून प्रभावीपणे प्रतिबंधित करते.

बरेच लोक MCCB ला अधिक सामान्य मिनिएचर सर्किट ब्रेकर्स (MCBs) सह गोंधळात टाकतात, परंतु दोन्हीमध्ये लक्षणीय फरक आहेत. MCBs च्या तुलनेत, MCCBs मध्ये उच्च रेट केलेले विद्युत् प्रवाह (सामान्यत: 63A ते 1600A पर्यंत) आणि मजबूत ब्रेकिंग क्षमता असते, ज्यामुळे ते उच्च-शक्तीच्या विद्युत परिस्थिती हाताळण्यास सक्षम होतात. उदाहरणार्थ, MCBs सामान्यतः घरगुती सॉकेट आणि लाइटिंग सर्किट्समध्ये वापरल्या जातात, तर MCCBs मोठ्या इमारतींमध्ये कारखाना कार्यशाळेत आणि मुख्य वीज वितरण सर्किट्समध्ये मोटर्सचे संरक्षण करण्यासाठी अधिक अवलंबून असतात.

II. अनावरण मुख्य कार्ये: MCCBs सर्किट सुरक्षिततेचे संरक्षण कसे करतात?

MCCBs चे मुख्य मूल्य "संरक्षण" मध्ये आहे, जे वेगवेगळ्या आयामांमधील सर्किट फॉल्टच्या जोखमींचा सामना करण्यासाठी तीन प्रमुख कार्यांमध्ये विभागले जाऊ शकते.

प्रथम ओव्हरलोड संरक्षण आहे. जेव्हा सर्किटमधील विद्युत् प्रवाह सर्किट ब्रेकरच्या रेट केलेल्या प्रवाहापेक्षा सतत ओलांडतो — जसे की जेव्हा कारखान्यात अनेक उपकरणे एकाच वेळी सुरू होतात, ज्यामुळे जास्त भार होतो — ब्रेकरच्या आत असलेली द्विधातूची पट्टी विद्युतप्रवाहाच्या थर्मल प्रभावामुळे गरम होते आणि विकृत होते. हे नंतर सर्किट त्वरीत कापण्यासाठी ट्रिपिंग यंत्रणा ट्रिगर करते. ही प्रक्रिया प्रभावीपणे तारांच्या इन्सुलेशन लेयरला दीर्घकाळ ओव्हरहाटिंगमुळे बर्न होण्यापासून रोखते, स्त्रोतावर आग थांबवते.

दुसरे म्हणजे शॉर्ट-सर्किट संरक्षण. शॉर्ट सर्किट हा सर्किटमधील सर्वात धोकादायक दोषांपैकी एक आहे. जेव्हा ते उद्भवते, तेव्हा अचानक प्रचंड विद्युत प्रवाहामुळे उपकरणे जळून जातात आणि स्फोट देखील होऊ शकतात. या टप्प्यावर, MCCB चे इलेक्ट्रोमॅग्नेटिक ट्रिप युनिट कार्यात येते: मोठ्या विद्युत् प्रवाहामुळे निर्माण होणारे मजबूत इलेक्ट्रोमॅग्नेटिक बल लोखंडाच्या कोरला वेगाने आकर्षित करते, ट्रिपिंग यंत्रणा मिलिसेकंदांमध्ये सर्किट कापून टाकते — सर्किटसाठी "इमर्जन्सी ब्रेक" प्रमाणे — सर्वात जास्त फॉल्ट हानी कमी करते.

याव्यतिरिक्त, विविध अनुप्रयोग परिस्थितींच्या गरजेनुसार, MCCBs अतिरिक्त संरक्षण कार्यांसह सुसज्ज असू शकतात. उदाहरणार्थ, अवशिष्ट करंट मॉड्यूल जोडल्याने विद्युत झटके टाळण्यासाठी गळती संरक्षण सक्षम होते; ओव्हरव्होल्टेज/अंडरव्होल्टेज संरक्षण मॉड्यूल स्थापित केल्याने व्होल्टेज विसंगतींमुळे होणाऱ्या नुकसानापासून अचूक उपकरणांचे संरक्षण होते, त्याच्या कार्यांची लवचिकता पूर्णपणे प्रदर्शित होते.

III. मुख्य पॅरामीटर्स: योग्य डिव्हाइस निवडण्यासाठी "हार्ड इंडिकेटर".

MCCBs इष्टतम संरक्षण प्रदान करतात याची खात्री करण्यासाठी, योग्य पॅरामीटर्स निवडणे महत्वाचे आहे. खालील कोर पॅरामीटर्स थेट सर्किट ब्रेकरला विशिष्ट इलेक्ट्रिकल परिस्थितींमध्ये रुपांतरित केले जाऊ शकते किंवा नाही हे निर्धारित करतात.

रेटेड वर्तमान (इन) हे एक मूलभूत पॅरामीटर आहे, जे सर्किट ब्रेकर सतत वाहून नेऊ शकणाऱ्या कमाल करंटचा संदर्भ देते. लोड पॉवरनुसार ते अचूकपणे जुळले पाहिजे. उदाहरणार्थ, फोटोव्होल्टेइक (पीव्ही) सिस्टीममध्ये, एमसीसीबीचा रेट केलेला प्रवाह पीव्ही ॲरेच्या आउटपुट करंटच्या आधारे निवडला जावा — तो खूप लहान (वारंवार ट्रिपिंग टाळण्यासाठी) किंवा खूप मोठा नसावा (त्याचा संरक्षणात्मक हेतू गमावू नये म्हणून).

ब्रेकिंग क्षमता (Icu/Ics) फॉल्ट-हँडलिंग क्षमतेशी संबंधित आहे, सर्किट ब्रेकर सुरक्षितपणे व्यत्यय आणू शकणाऱ्या जास्तीत जास्त फॉल्ट करंटचा संदर्भ देते. MCCB निवडताना, पॉवर वितरण प्रणालीचे मोजलेले शॉर्ट-सर्किट चालू मूल्य विचारात घेणे आवश्यक आहे. ब्रेकिंग क्षमता अपुरी असल्यास, शॉर्ट-सर्किट फॉल्ट दरम्यान सर्किट ब्रेकर प्रभावीपणे सर्किट कापण्यात अयशस्वी होऊ शकतो, ज्यामुळे त्याऐवजी अधिक गंभीर सुरक्षा अपघात होऊ शकतात.

रेट केलेले व्होल्टेज (Ue) सर्किटच्या व्होल्टेज पातळीशी जुळले पाहिजे. सामान्य रेटिंगमध्ये 220V सिंगल-फेज आणि 380V थ्री-फेज समाविष्ट आहे. व्होल्टेजमध्ये जुळत नसल्यामुळे सर्किट ब्रेकरच्या सामान्य ऑपरेशनवरच परिणाम होत नाही तर अंतर्गत घटकांना देखील नुकसान होऊ शकते.

ट्रिपिंग वक्र संरक्षण संवेदनशीलता निर्धारित करते. सामान्य वक्र प्रकार (B, C, D) वेगवेगळ्या भारांसाठी योग्य आहेत. उदाहरणार्थ, वक्र C प्रकाश आणि सामान्य उर्जा भारांना लागू आहे, तर वक्र D — इनरश करंट्ससाठी मजबूत सहिष्णुतेसह — मोटार आणि कंप्रेसरसारख्या उच्च प्रारंभ करंट असलेल्या उपकरणांसाठी अधिक योग्य आहे.

IV. वाइड-रेंजिंग ऍप्लिकेशन्स: उद्योग ते दैनंदिन जीवनापर्यंत "सुरक्षा अडथळा".

त्याच्या उत्कृष्ट कार्यक्षमतेसह, MCCBs कमी-व्होल्टेज वीज वितरणाच्या जवळजवळ सर्व पैलूंमध्ये लागू केले जातात.

औद्योगिक उर्जा वितरणाच्या क्षेत्रात, MCCBs कारखाना कार्यशाळांमध्ये "सुरक्षा व्यवस्थापक" म्हणून काम करतात, उच्च-शक्ती उपकरणे जसे की मोटर्स, उत्पादन ओळी आणि मोठ्या मशीन टूल्ससाठी ओव्हरलोड आणि शॉर्ट-सर्किट संरक्षण प्रदान करतात, सर्किट दोषांमुळे उत्पादन प्रक्रियांमध्ये व्यत्यय येत नाही याची खात्री करतात.

इलेक्ट्रिकल सिस्टीम तयार करताना — मग ते शॉपिंग मॉल्स, ऑफिस बिल्डिंग किंवा उंच इमारतींमध्ये असो — MCCB चा वापर वितरण बॉक्समध्ये मुख्य स्विच किंवा मजल्यावरील वीज वितरणासाठी संरक्षण स्विच म्हणून केला जातो. ते संपूर्ण इमारतीच्या विद्युत सुरक्षेचे रक्षण करतात आणि मोठ्या प्रमाणात वीज खंडित होण्यापासून किंवा स्थानिक सर्किटच्या दोषांमुळे होणारी आग रोखतात.

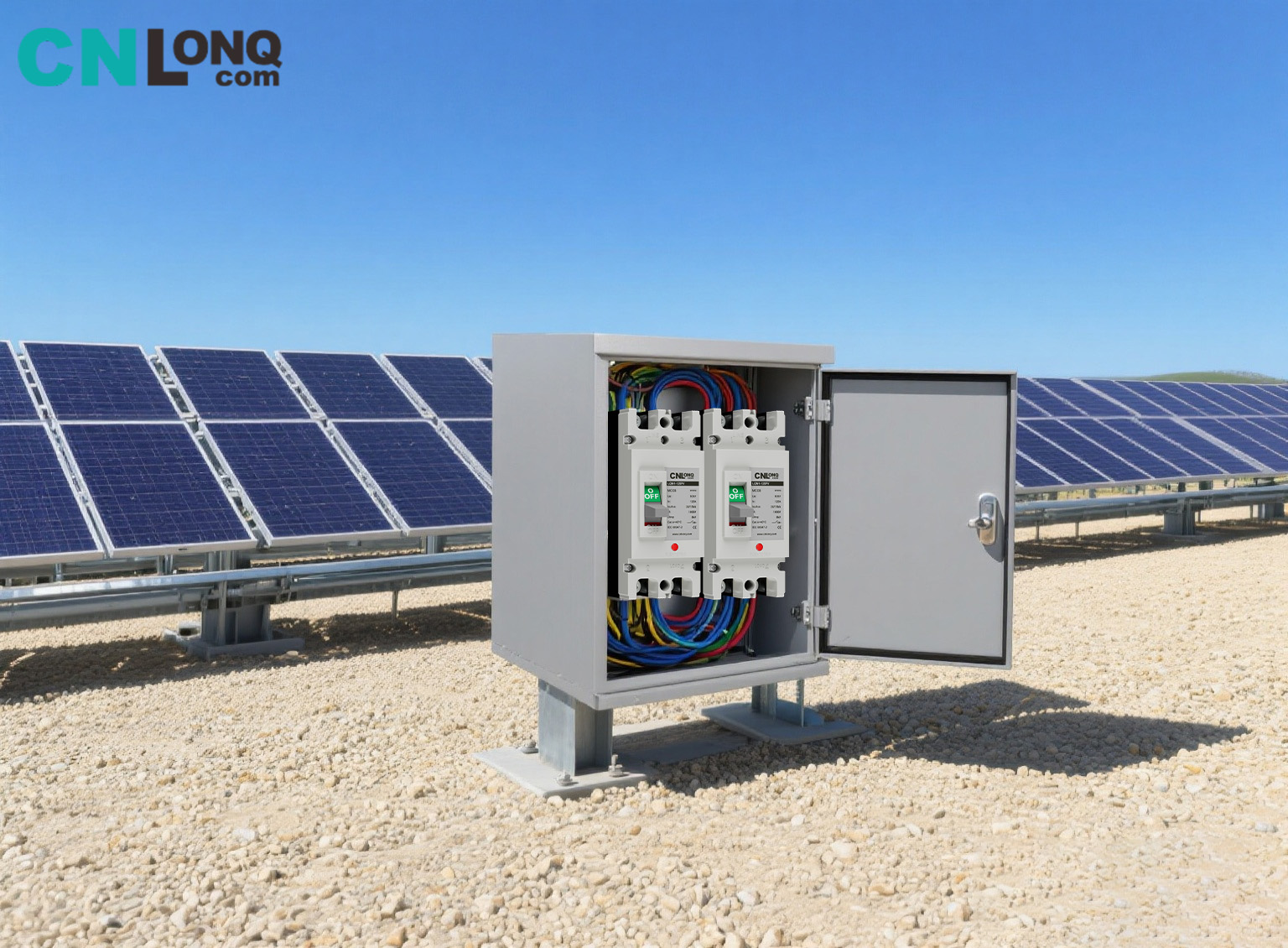

नवीन ऊर्जा क्षेत्रातही त्यांची भूमिका तितकीच महत्त्वाची आहे. पीव्ही सिस्टीममध्ये, पीव्ही ॲरेच्या आउटपुट सर्किट्सचे संरक्षण करण्यासाठी एमसीसीबी कंबाईनर बॉक्समध्ये आणि इन्व्हर्टरच्या बाजूला स्थापित केले जातात; एनर्जी स्टोरेज सिस्टीममध्ये, ते बॅटरी सर्किट्सचे रक्षण करतात, सुरक्षिततेच्या जोखमींना प्रतिबंध करतात जसे की बॅटरीचे ओव्हरचार्जिंग आणि शॉर्ट सर्किटिंग आणि स्वच्छ ऊर्जा वापरण्यासाठी संरक्षण प्रदान करते.

विला आणि मोठ्या निवासस्थानांसारख्या नागरी उच्च-शक्तीच्या परिस्थितीतही, MCCBs उच्च-शक्तीच्या घरगुती उपकरणे जसे की सेंट्रल एअर कंडिशनर्स, इलेक्ट्रिक वॉटर हीटर्स आणि संपूर्ण घरातील जल शुद्धीकरण प्रणालीसाठी विश्वसनीय संरक्षण प्रदान करू शकतात, ज्यामुळे सामान्य MCBs मध्ये अपर्याप्त रेट करंटची समस्या सोडवली जाते.

V. मुख्य फायदे: MCCB ही "प्राधान्य निवड" का आहेत?

इतर संरक्षणात्मक उपकरणांच्या तुलनेत, MCCB चे वेगळे फायदे आहेत - त्यांच्या व्यापक वापराचे मुख्य कारण.

मजबूत पर्यावरणीय अनुकूलता हे एक प्रमुख वैशिष्ट्य आहे. उच्च-शक्तीचे इन्सुलेटेड प्लास्टिकचे आवरण उच्च तापमान, कमी तापमान, आर्द्रता आणि अतिनील विकिरण यांसारख्या कठोर वातावरणाचा सामना करू शकते. आउटडोअर पीव्ही पॉवर प्लांट्स किंवा बेसमेंट डिस्ट्रिब्युशन रूममध्ये, MCCBs स्थिरपणे कार्य करू शकतात आणि पर्यावरणीय घटकांमुळे वय किंवा अयशस्वी होण्याची शक्यता कमी असते.

मुख्य घटकांच्या अचूकतेमध्ये उच्च विश्वसनीयता दिसून येते. मुख्य भाग जसे की ट्रिप युनिट्स स्थिर अचूकता राखतात आणि दीर्घकालीन वापरादरम्यान चुकीचे ऑपरेशन किंवा संरक्षण अपयशी होण्याचा धोका कमी असतो, ज्यामुळे सर्किट सुरक्षिततेसाठी सतत संरक्षण मिळते.

सुलभ ऑपरेशन आणि देखभाल वापरासाठी थ्रेशोल्ड कमी करते. कॉम्पॅक्ट स्ट्रक्चर आणि मध्यम आकारासह, MCCBs इंस्टॉलेशन दरम्यान जटिल साधनांशिवाय विविध वीज वितरण उपकरणांमध्ये थेट समाकलित केले जाऊ शकतात. दैनंदिन देखभालीसाठी फक्त बंदिस्त नुकसान किंवा सैल वायरिंगसाठी नियमित तपासणी आवश्यक आहे आणि "ट्रिप बटण" ची वार्षिक मॅन्युअल चाचणी आवश्यक आहे — वारंवार घटक बदलण्याची आवश्यकता नाही, ज्यामुळे ऑपरेशन आणि देखभाल खर्च लक्षणीयरीत्या कमी होतो.

शिवाय, चांगली विस्तारक्षमता MCCB ला बुद्धिमान गरजांशी जुळवून घेण्यास अनुमती देते. सहाय्यक संपर्क आणि अलार्म मॉड्यूल जोडून, ​​रिमोट मॉनिटरिंग आणि फॉल्ट अलार्मिंग सारखी कार्ये पूर्ण केली जाऊ शकतात, आधुनिक वीज वितरण प्रणालींमध्ये बुद्धिमान व्यवस्थापनाच्या आवश्यकता पूर्ण करतात.

सहावा. वापर आणि देखभाल: "पालक" दीर्घकालीन कार्य करते याची खात्री करणे

MCCBs दीर्घकाळापर्यंत स्थिर कामगिरी राखण्यासाठी, प्रमाणित वापर आणि नियमित देखभाल आवश्यक आहे.

स्थापना मानकांचे कठोर पालन करणे आवश्यक आहे. वायरिंग करताना, खराब संपर्कामुळे ओव्हरहाटिंग टाळण्यासाठी टर्मिनल्स घट्ट करणे आवश्यक आहे; लाइव्ह वायर्स, न्यूट्रल वायर्स आणि ग्राउंड वायर्स योग्यरित्या जोडल्या गेल्या पाहिजेत. ध्रुवीयता उलट केल्याने संरक्षण कार्य अप्रभावी होऊ शकते, संभाव्य सुरक्षा धोके निर्माण होऊ शकतात.

दैनंदिन देखभालीकडे दुर्लक्ष करू नये. प्रत्येक तिमाहीत बंदिस्त नुकसान किंवा क्रॅक आणि सैल टर्मिनल तपासण्याची शिफारस केली जाते. प्रत्येक वर्षी, संरक्षण कार्य सामान्यपणे कार्य करते की नाही हे तपासण्यासाठी "ट्रिप बटण" व्यक्तिचलितपणे दाबा — जर बटण ट्रिप ट्रिगर करण्यात अयशस्वी झाले, तर वेळेवर तपासणी किंवा बदलणे आवश्यक आहे.

त्याच वेळी, बदली निषिद्ध लक्षात ठेवणे आवश्यक आहे: दोष-प्रेरित सहलीनंतर, ब्रेकर आंधळेपणाने रीसेट करू नका. प्रथम, दोषाचे कारण ओळखा (उदा. ओव्हरलोड केलेले उपकरणे किंवा लाइनमधील शॉर्ट-सर्किट पॉइंट्स) आणि दोष निराकरण झाल्यानंतरच ते रीसेट करा. ब्रेकर वारंवार फिरत असल्यास किंवा संलग्नक खराब झाल्यास, कोणतेही स्पष्ट बाह्य नुकसान नसले तरीही ते त्वरित बदलले जावे — "दोषपूर्ण ऑपरेशन" ला परवानगी नाही, कारण उपकरणाच्या वृद्धत्वामुळे सुरक्षा अपघात होऊ शकतात.

मूलभूत संरचनेपासून ते मुख्य कार्यांपर्यंत, पॅरामीटर निवडीपासून ते व्यावहारिक अनुप्रयोगापर्यंत, MCCB कमी-व्होल्टेज वीज वितरण प्रणालींसाठी एक ठोस "सुरक्षा अडथळा" तयार करतात. त्यांना समजून घेणे आणि त्यांचा योग्य रीतीने वापर केल्याने सर्किटची सुरक्षितता अधिक चांगली होईल आणि उत्पादन आणि दैनंदिन जीवनच्या स्थिर कार्यासाठी भक्कम आधार मिळेल.
