डीसी कंबाईनर बॉक्सच्या वापराच्या परिस्थिती काय आहेत?

चे ऑपरेटिंग तत्त्व aकॉम्बाइनर बॉक्सप्रामुख्याने सर्किट कनेक्शन आणि संरक्षण समाविष्ट आहे. जेव्हा फोटोव्होल्टेइक मॉड्यूल DC पॉवर निर्माण करतात, तेव्हा ते कॉम्बिनर बॉक्सच्या इनपुट पोर्टशी केबल्सद्वारे जोडलेले असतात. कंबाईनर बॉक्समधील सर्किटरी ही डीसी पॉवर एकत्र करते आणि वितरित करते, नंतर एकत्रित डीसी पॉवर इन्व्हर्टर किंवा इतर उपकरणांमध्ये आउटपुट करते. संयोजित प्रक्रियेदरम्यान, कॉम्बिनर बॉक्स प्रत्येक फोटोव्होल्टेइक स्ट्रिंगसाठी करंट, व्होल्टेज आणि पॉवर यासारख्या पॅरामीटर्सचे निरीक्षण करतो आणि शॉर्ट सर्किट, रिव्हर्स कनेक्शन आणि ओव्हरकरंटसाठी संरक्षण उपकरणे लागू करतो.

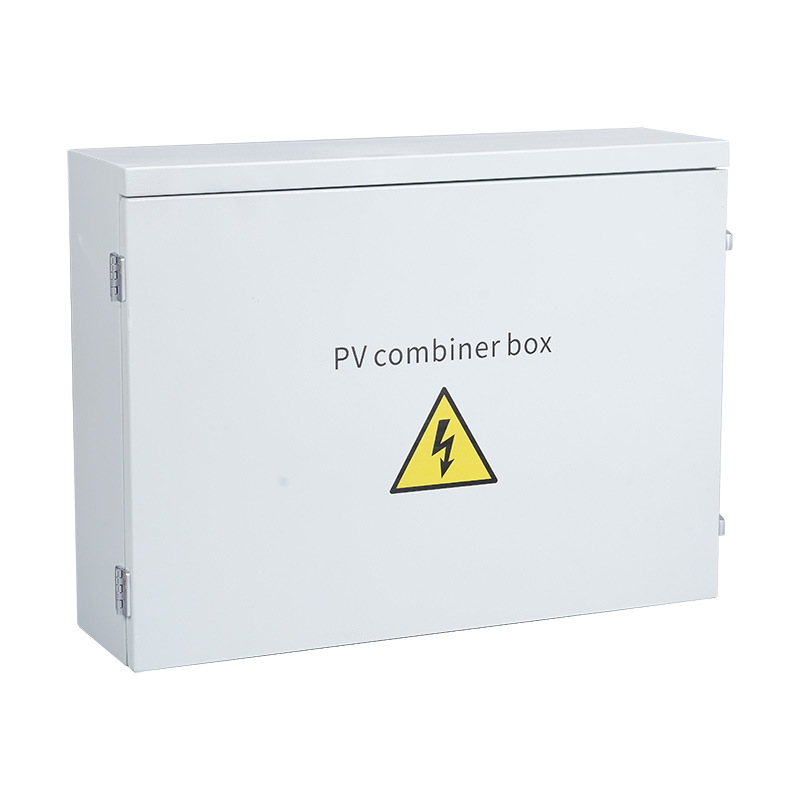

1. डीसी कॉम्बाइनर बॉक्स

हे एकाधिक एकत्र करतेडीसीइन्व्हर्टरच्या इनपुटवर सौर ॲरेद्वारे व्युत्पन्न केलेले प्रवाह. ग्रिडवरील प्रभाव कमी करण्यासाठी आणि जास्त व्होल्टेजमुळे इन्व्हर्टरचे नुकसान टाळण्यासाठी, बहु-चॅनेल समांतर कनेक्शन वापरले जाते. इन्व्हर्टरच्या इनपुट DC व्होल्टेज श्रेणीवर आधारित, PV मॉड्यूल स्ट्रिंग तयार करण्यासाठी समान वैशिष्ट्यांचे PV मॉड्यूल्सची विशिष्ट संख्या मालिकेत जोडली जाते. या स्ट्रिंग्स नंतर PV ॲरे लाइटनिंग प्रोटेक्शन कॉम्बिनर बॉक्सशी जोडल्या जातात. त्यानंतर आउटपुट लाइटनिंग अरेस्टर आणि सर्किट ब्रेकरद्वारे रूट केले जाते, त्यानंतरच्या इन्व्हर्टरशी कनेक्शन सुलभ करते.

2. एसी कॉम्बिनर बॉक्स

हे स्ट्रिंग इनव्हर्टरने बनलेल्या फोटोव्होल्टेइक पॉवर जनरेशन सिस्टमसाठी वापरले जाते आणि इन्व्हर्टरच्या AC आउटपुट बाजू आणि ग्रिड कनेक्शन पॉइंट/लोड दरम्यान स्थापित केले जाते. हे इनपुट सर्किट ब्रेकर्स, आउटपुट सर्किट ब्रेकर्स, एसी लाइटनिंग अरेस्टर्स आणि पर्यायी बुद्धिमान मॉनिटरिंग उपकरणे (मॉनिटरिंग सिस्टम व्होल्टेज, करंट, पॉवर, इलेक्ट्रिक एनर्जी आणि इतर सिग्नल) सुसज्ज आहे. त्याचे मुख्य कार्य एकाधिक इनव्हर्टरचे आउटपुट प्रवाह एकत्र करणे आणि AC ग्रिड कनेक्शन बाजू/लोडपासून इन्व्हर्टरचे नुकसान होण्यापासून संरक्षण करणे हे आहे. हे इन्व्हर्टर आउटपुटचे डिस्कनेक्ट पॉइंट म्हणून काम करते, सिस्टमची सुरक्षितता सुधारते आणि स्थापना आणि देखभाल कर्मचाऱ्यांच्या सुरक्षिततेचे संरक्षण करते.

कंबाईनर बॉक्सच्या इलेक्ट्रिकल इंस्टॉलेशनवरील नोट्स

(१) केवळ व्यावसायिक विद्युत अभियंतेच तारा चालवू शकतात आणि जोडू शकतात; ऑपरेशन आणि वायरिंगने देश आणि स्थानिक क्षेत्राच्या संबंधित मानकांचे पालन केले पाहिजे;

(2) स्थापित करण्यापूर्वीकॉम्बाइनर बॉक्स, अंतर्गत घटकांवर इन्सुलेशन चाचणी करण्यासाठी megohmmeter वापरा.

(3) बॉक्समधील घटकांचे लेआउट आणि अंतर संबंधित नियमांच्या तरतुदींचे पालन केले पाहिजे आणि कमिशनिंग, ऑपरेशन, देखभाल, तपासणी आणि सुरक्षित ऑपरेशनच्या आवश्यकतांची खात्री केली पाहिजे.

(4) इनपुट आणि आउटपुट उलटे जोडले जाऊ शकत नाहीत.

(5) PV लाइटनिंग प्रोटेक्शन जंक्शन बॉक्सला PV पॉवर जनरेशन सिस्टमशी जोडल्यानंतर, लाइटनिंग प्रोटेक्शन बॉक्सचे ग्राउंडिंग टर्मिनल लाइटनिंग प्रोटेक्शन ग्राउंड वायर किंवा बसबारशी विश्वसनीयरित्या जोडलेले असावे.

(६) बाह्य वायरिंग जोडताना, वायरिंग सैल होण्यापासून रोखण्यासाठी स्क्रू घट्ट केल्याची खात्री करा.

(७) नॉन-फेडिंग सिस्टम आकृती आणि आवश्यक दुय्यम वायरिंग आकृती बॉक्सच्या आत किंवा कॅबिनेटच्या दारावर घट्ट चिकटवल्या पाहिजेत.

(8) वायरिंगसाठी ज्वाला-प्रतिरोधक केबल्स वापराव्यात. चांगले संपर्क सुनिश्चित करण्यासाठी ते व्यवस्थित, सुंदर आणि सुरक्षितपणे स्थापित केले पाहिजेत.
