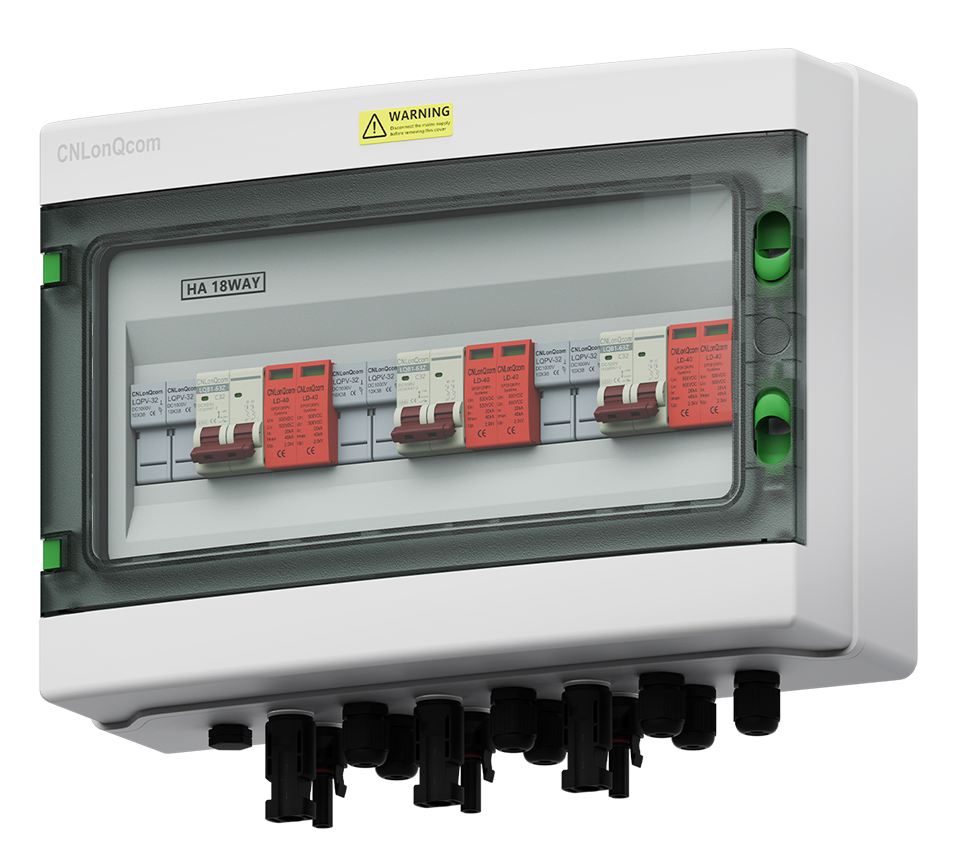

पीव्ही कॉम्बिनर बॉक्स 3 मध्ये 3 आउट डीसी 500 व्ही

सीएनएलओकॉम आयपी 65 पीव्ही कॉम्बिनर बॉक्स 3 मध्ये 3 आउट डीसी 500 व्ही/600 व्ही/800 व्ही सर्किट ब्रेकर आणि लाइटिंग लाइटनिंग प्रोटेक्शन आणि आउटडोअर सौर पॅनेल डीसी सिस्टम, आरव्ही, घरे, बोटींसाठी फ्यूजसह फ्यूज
Vol रेट केलेले व्होल्टेज: डीसी 500 व्ही/600 व्ही/800 व्ही
Rated रेट केलेले वर्तमान: 6/10/16/20/25/32/40/50/63 ए
● स्ट्रिंग: 3in 3out
String प्रति स्ट्रिंग जास्तीत जास्त इनपुट चालू: 6/10/16/20/25/30 ए
String प्रति स्ट्रिंग जास्तीत जास्त आउटपुट चालू: 6/10/16/20/25/32/40/50/63a
● कनेक्टर: एमसी -4 किंवा पीजी
● मानक: आयईसी 60269-6, आयईसी 60947-2, आयईसी 61643-1
● गृहनिर्माण सामग्री: पीसी+एबीएस
● प्रमाणपत्र: सीई, आयपी 65, आरओएचएस, आयएसओ 9001

मॉडेल:LQX H3/3B.18 DC500V/600V/800V

चौकशी पाठवा

उत्पादन वर्णन

तांत्रिक डेटा
मॉडेल	LQX H3/3B.18 DC500V/600V/800V
प्रकार	एमसीबी आणि एसपीडी आणि फ्यूज
स्ट्रिंग	3 मध्ये 3 बाहेर
रेट केलेले व्होल्टेज यू (व्ही)	डीसी 500/600/800
प्रति स्ट्रिंग जास्तीत जास्त इनपुट चालू (अ)	15/20/25/30 पर्यायी
प्रति स्ट्रिंग कमाल आउटपुट चालू (अ)	32/40/50/63 पर्यायी
गुणवत्ता प्रमाणपत्र	सीई 、 आयएसओ 9001 、 आरओएचएस 、 आयपी 65 、 टीयूव्ही
मानक	आयईसी 60947-2 、 आयईसी 61643-1 、 आयईसी 60269-6
सूक्ष्म सर्किट ब्रेकर (एमसीबी)		लाट संरक्षक (एसपीडी)
फ्रेम डिग्री रेटिंग करंट (अ)	63	(8/20) यूएस (केए) मध्ये	20
(अ) मध्ये रेटेड करंट	32/40/50/63 पर्यायी	आयमॅक्स (8/20) यूएस (केए)	40
रेट केलेले व्होल्टेज यू (व्ही)	डीसी 500/600/800	रेट केलेले व्होल्टेज यू (व्ही)	डीसी 500/600/800
रेट केलेले इन्सुलेशन व्होल्टेज यूआय (व्ही)	डीसी 1000	व्होल्टेज संरक्षण स्तर (केव्ही)	2.0/2.5
आवेग व्होल्टेज यूआयएमपी (केव्ही) सहन करा	4	खांब	2 पी
ब्रेकिंग क्षमता आयसीयू (केए)	6	गृहनिर्माण साहित्य	पा
रनब्रेकिंग क्षमता एलसीएस (एलसीयू)	75%	चिप जाडी (मिमी)	6
वक्र प्रकार	C	फ्यूज
खांब	2	(अ) मध्ये रेटेड करंट	15/20/25/30 पर्यायी
वायरिंग मोड	ध्रुवीयपणा नाही, वर आणि खालच्या बाहेर किंवा तळाशी आणि वरच्या बाहेर	रेट केलेले व्होल्टेज यू (व्ही)	डीसी 1000
गृहनिर्माण साहित्य	पा	खांब	2 पी
कंडक्टर सामग्री	तांबे	फ्यूज आकार (मिमी)	10*38
यांत्रिक जीवन (मॅक्सटाइम्स)	20000	गृहनिर्माण साहित्य	पा
विद्युत जीवन (मॅक्सटाइम्स)	6000	वातावरण
पूर्व-स्थापित पीव्ही केबल		ऑपरेटिंग तापमान	-25 ℃ ते +60 ℃
केबल व्यास	4 ~ 25 मिमी	आर्द्रता	≤95%
जास्तीत जास्त व्होल्टेज (व्ही)	1000 ~ 2000	उंची	2000 मी
कमाल चालू (अ)	10 ~ 200	स्थापना	भिंत माउंटिंग
हौसिंग्ज
साहित्य	पीसी+एबीएस
संरक्षण पातळी	आयपी 65
प्रभाव संरक्षण पातळी	आयके 10
इनपुट किंवा आउटपुट कनेक्टर	पीजी किंवा पीव्ही कनेक्टर

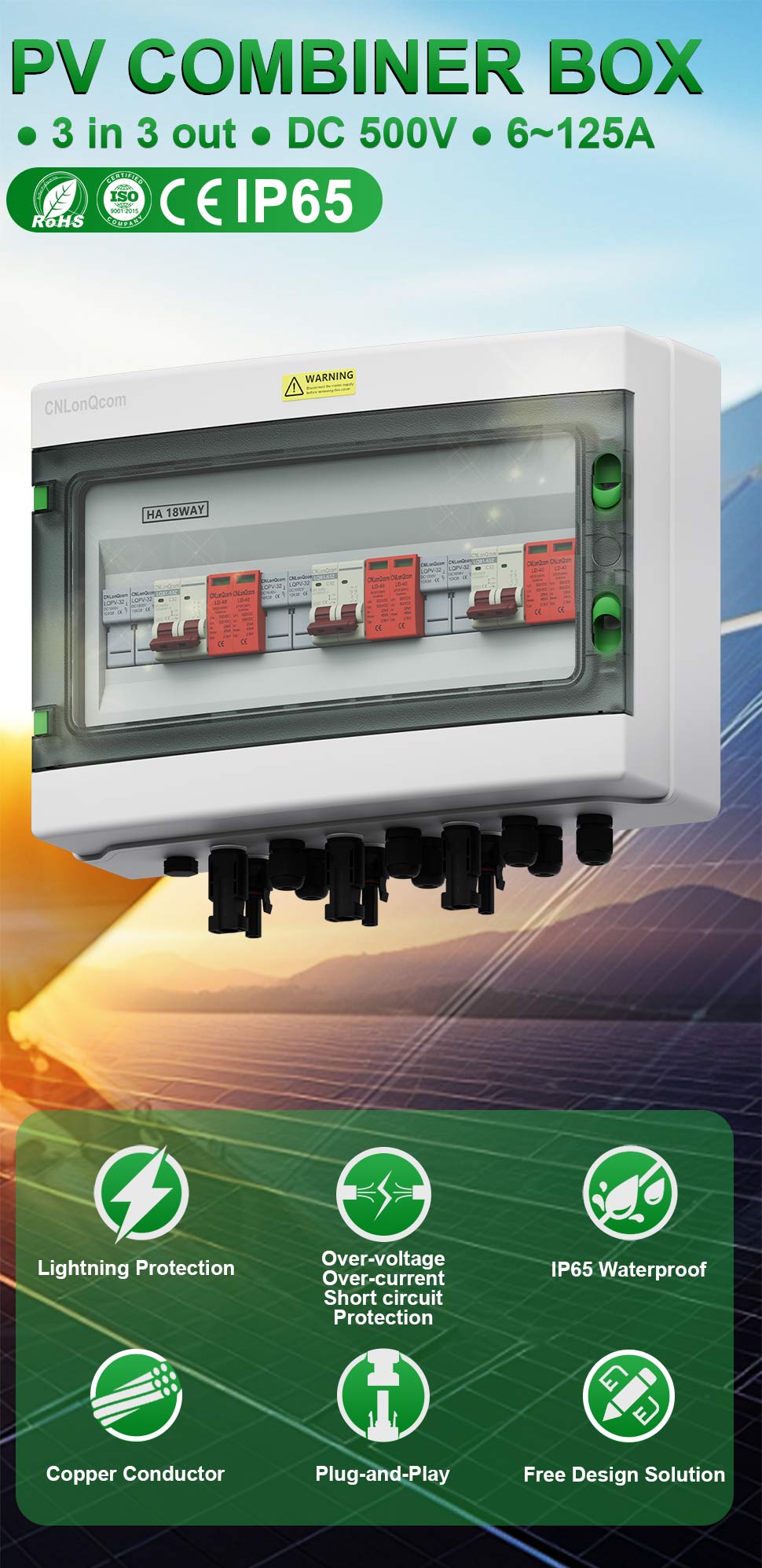

पीव्ही कॉम्बीनर बॉक्स

● 3 मध्ये 3 ● डीसी 500 व्ही/600 व्ही/800 व्ही ● 6 ~ 125 ए

आयपी 65

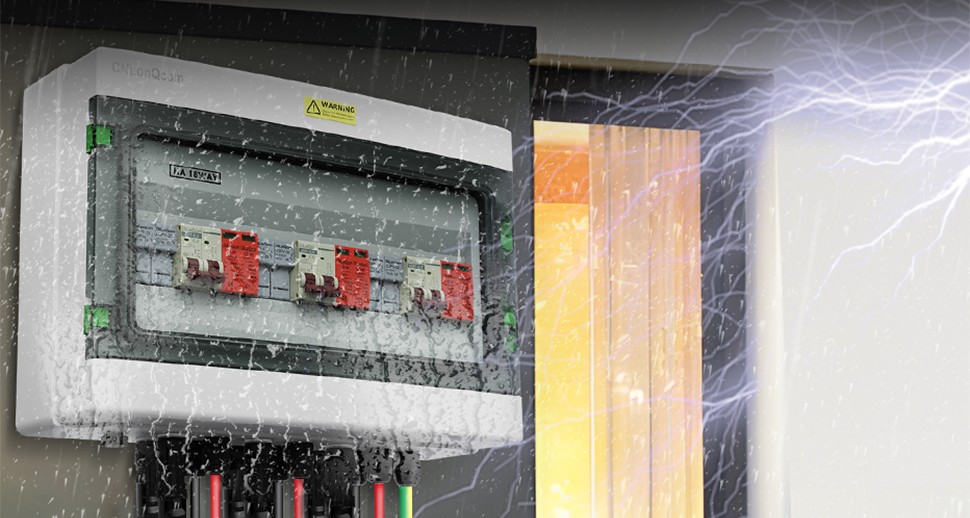

लाइटनिंग संरक्षण
ओव्हर-व्होल्टेज
जास्त वर्तमान
शॉर्ट सर्किट
संरक्षण
आयपी 65 वॉटरप्रूफ
तांबे कंडक्टर
प्लग-अँड-प्ले
विनामूल्य डिझाइन सोल्यूशन

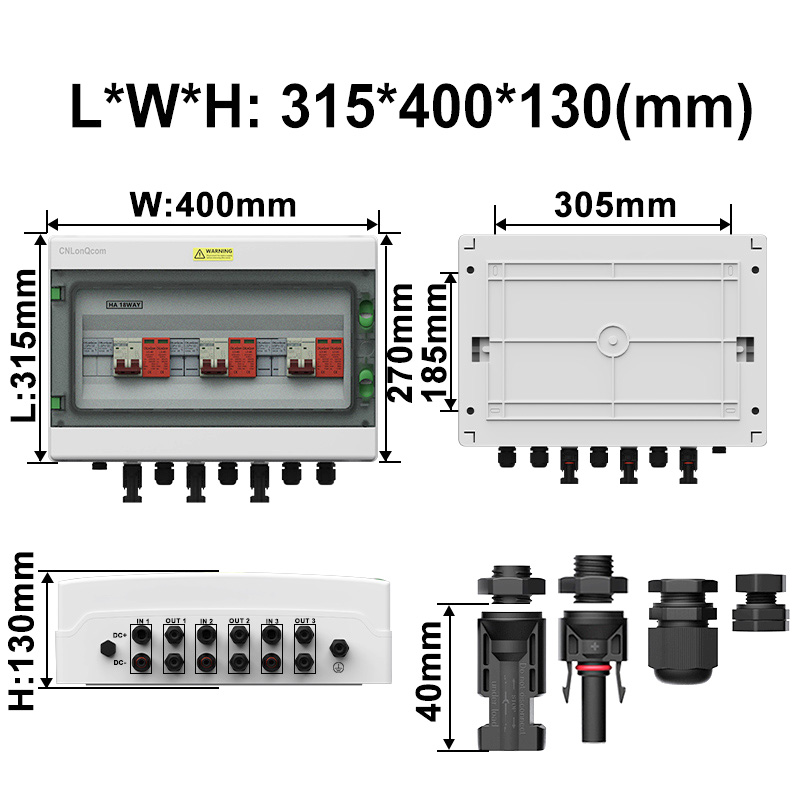

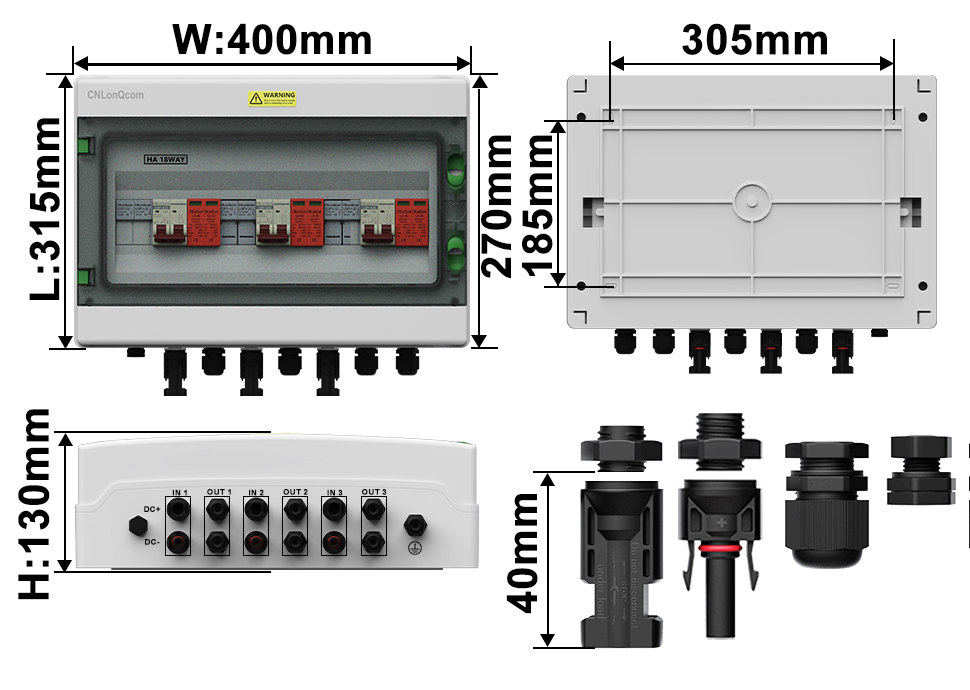

आकार

एलडब्ल्यूएच: 315400130 (मिमी)

मानसिक शांततेसाठी यांत्रिकरित्या अपग्रेड केलेली क्रिम्पिंग प्रक्रिया

टीप:
MC एमसी -4 कनेक्टर्सच्या स्थापनेमध्ये पूर्व-स्थापित केबल्स असतील, पीजी कनेक्टर्समध्ये नाही
रेट केलेल्या वर्तमान व्यासानुसार डीफॉल्टनुसार प्री-कनेक्ट केबल 4 ~ 20 मिमी च्या²बदला किंवा ग्राहकांच्या आवश्यकतेनुसार

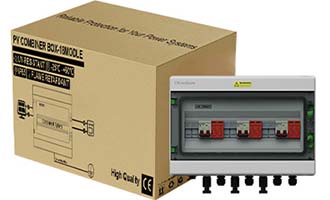

टणक पॅकेजिंग

1अंतर्गत बॉक्स मध्ये उत्पादन

5-प्लाय नालीदार अतिरिक्त हार्ड

2आउट्टर बॉक्स

5-प्लाय नालीदार अतिरिक्त हार्ड

3वितरण

द्रुत शिपमेंट

मॉडेल	स्ट्रिंग	अंतर्गत बॉक्स (पीसीएस/सेमी)	आउट्टर बॉक्स (सेमी)	Qty (पीसी)	जी.डब्ल्यू. (केजीएस)
एलक्यूएक्स 3/2 बी .18 डीसी 500 व्ही	3 मध्ये 3 बाहेर	1/4234.517.5	453657	3	15

पूर्णपणे प्रमाणित

उच्च गुणवत्तेचे आणि कमी किंमतीसह ब्रांडेड स्त्रोत उत्पादक

आयएसओ:20224Q20298ROS
एमसीबी:OP221014.wlnco77
एसपीडी:OP221014.wlnc076
बॉक्स:झेडआरसी 2312055 एक्स-एलव्हीडी-सी 1
फ्यूज:OP221014.wlnco75
कनेक्टर:एसपी 1001 जीझेड 2204569

टीपः अधिक प्रमाणपत्रांसाठी आमच्याशी संपर्क साधा

एशन आणि वायरिंग स्थापित करा

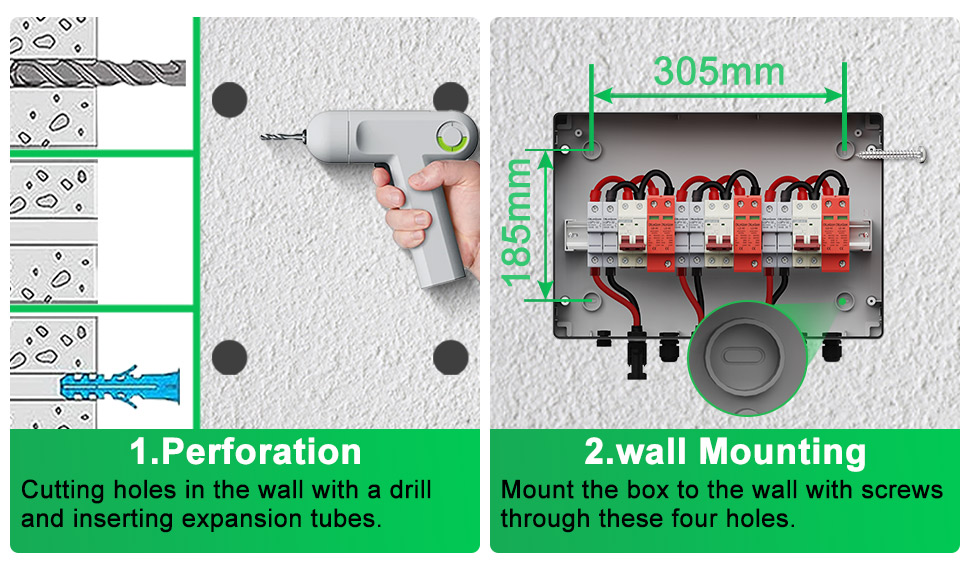

स्थापना

1.perforation

ड्रिलने भिंतीमध्ये छिद्र कापून आणि विस्तार ट्यूब समाविष्ट करणे.

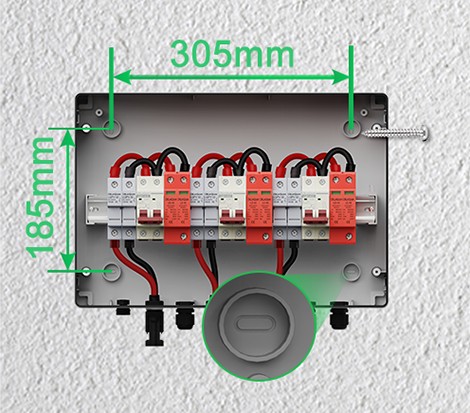

2. वॉल माउंटिंग

स्क्रूसह भिंतीवर बॉक्स माउंट करा या चार छिद्रांमधून.

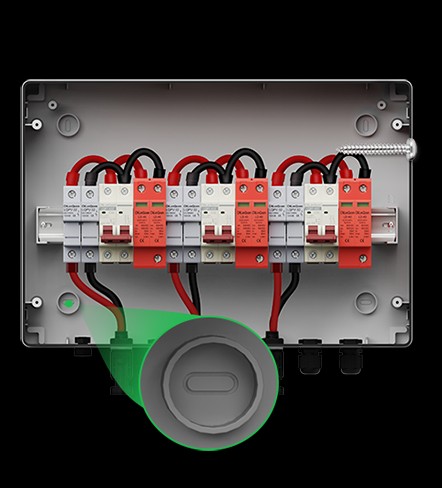

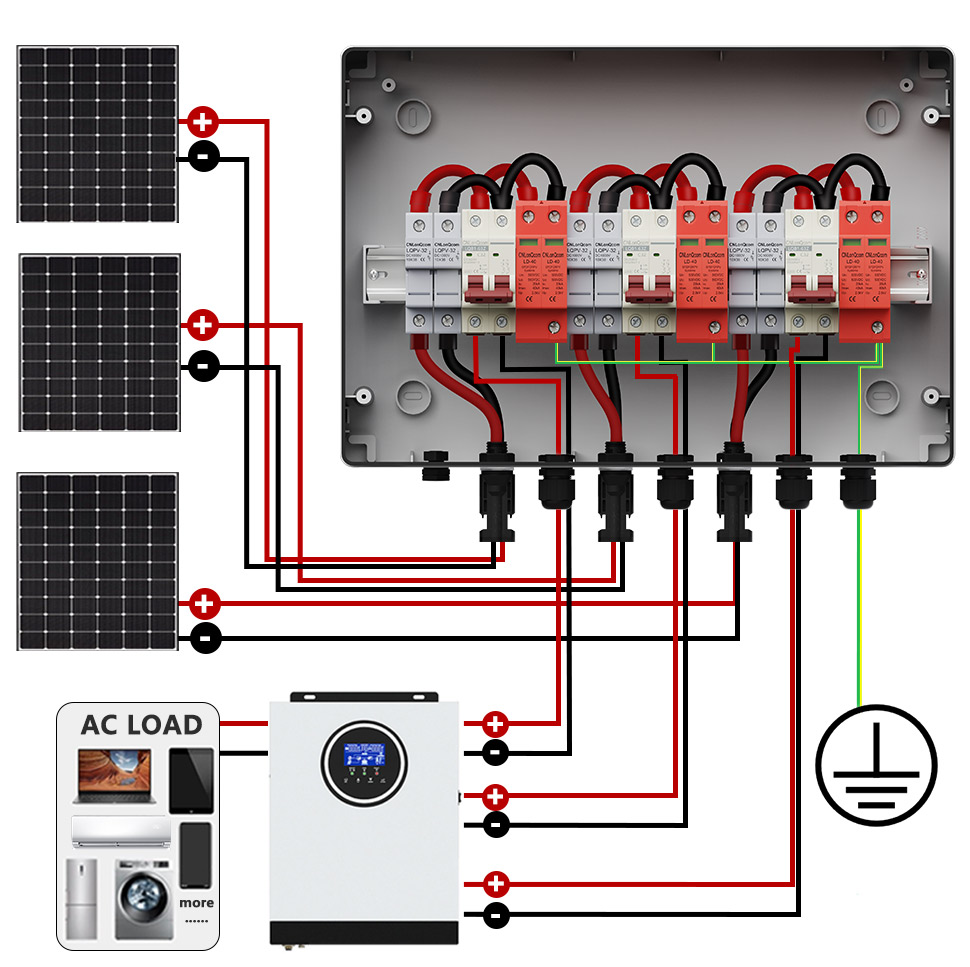

3 मध्ये 3 बाहेर वायरिंग

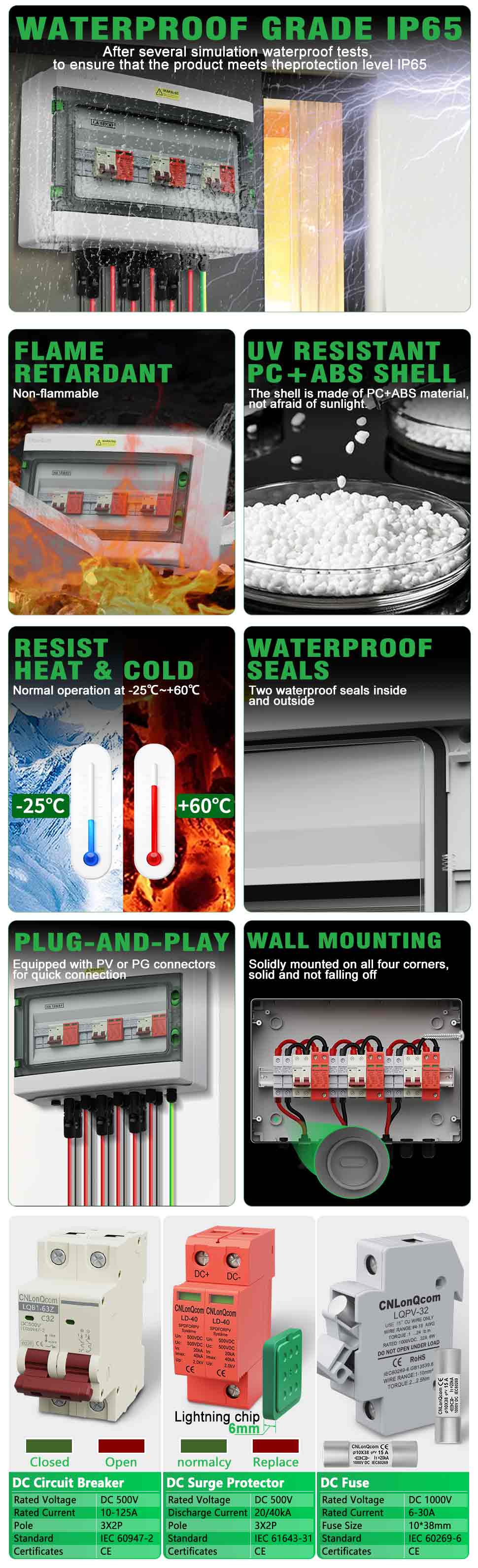

उत्पादन तपशील

वॉटरप्रूफ ग्रेड आयपी 65

अनेक सिम्युलेशन वॉटरप्रूफ चाचण्यांनंतर,
उत्पादन प्रोटेक्शन लेव्हल आयपी 65 पूर्ण करते हे सुनिश्चित करण्यासाठी

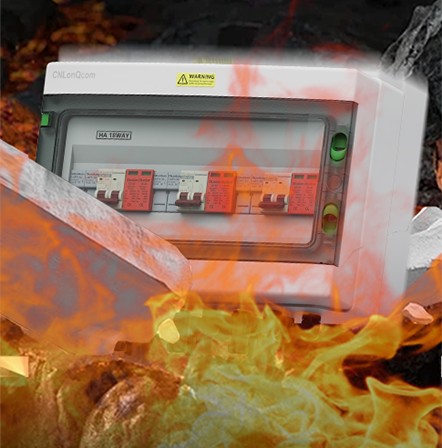

ज्योत
मंद

ज्वलंत न करता
अतिनील प्रतिरोधक
पीसी+एबीएस शेल

शेल पीसी+एबीएस सामग्रीचा बनलेला आहे,
सूर्यप्रकाशाची भीती नाही.
प्रतिकार करा
उष्णता आणि थंड

-25 ° से ~+60 डिग्री सेल्सियस वर सामान्य ऑपरेशन
जलरोधक
सील

आत दोन वॉटरप्रूफ सील
आणि बाहेर
प्लग-अँड-प्ले

पीव्ही किंवा पीजी कनेक्टरसह सुसज्ज
द्रुत कनेक्शनसाठी
भिंत माउंटिंग

सर्व चार कोप on ्यावर ठामपणे आरोहित,
घन आणि पडत नाही

डीसी सर्किट ब्रेकर

रेट केलेले व्होल्टेज	डीसी 500 व्ही
रेटेड करंट	10 ~ 125 ए
ध्रुव	3x2p
मानक	आयईसी 60947-2
प्रमाणपत्रे	सीई

डीसी सर्ज संरक्षक

रेट केलेले व्होल्टेज	डीसी 500 व्ही
डिस्चार्ज करंट	20/40ka
ध्रुव	3x2p
मानक	आयईसी 61643-31
प्रमाणपत्रे	सीई

डीसी फ्यूज

रेट केलेले व्होल्टेज	डीसी 1000 व्ही
रेटेड करंट	6-30 ए
फ्यूज आकार	10*38 मिमी
मानक	आयईसी 60269-6
प्रमाणपत्रे	सीई

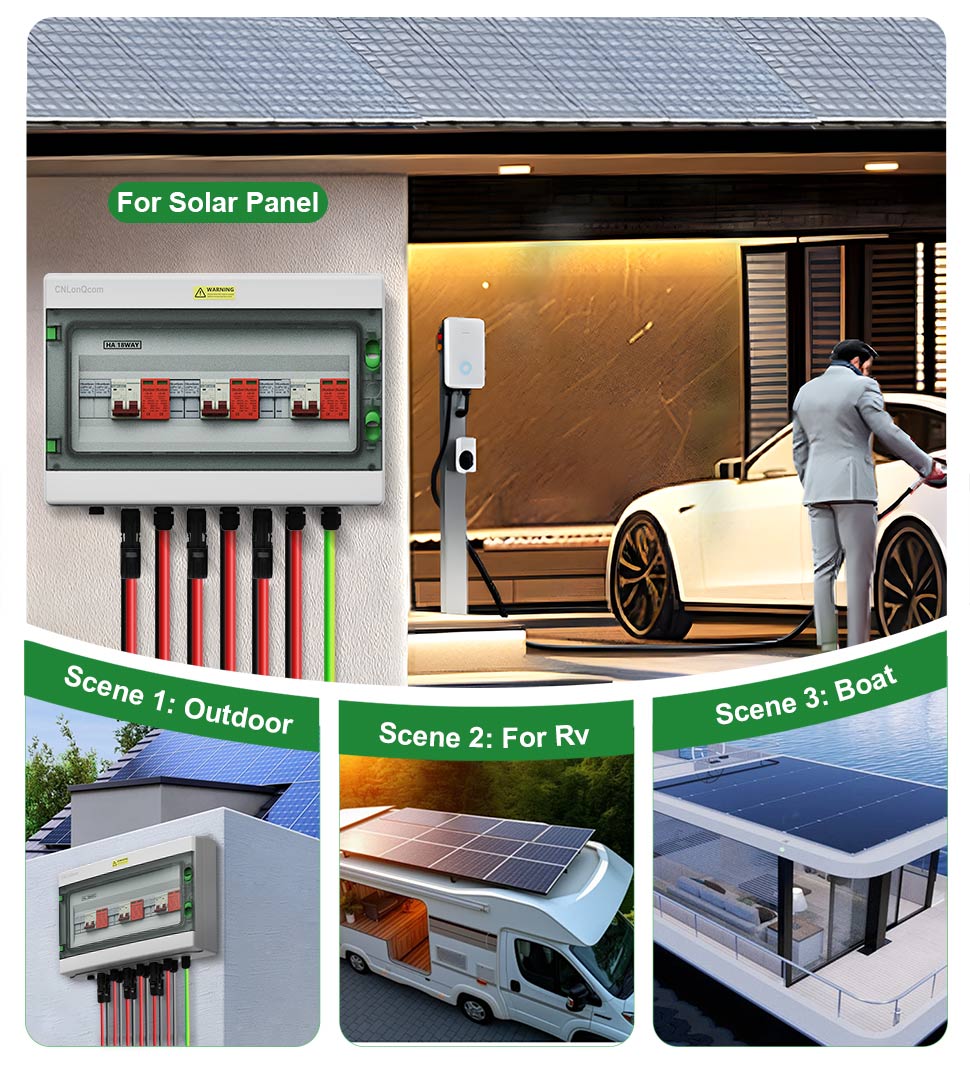

अनुप्रयोग दृश्य 10

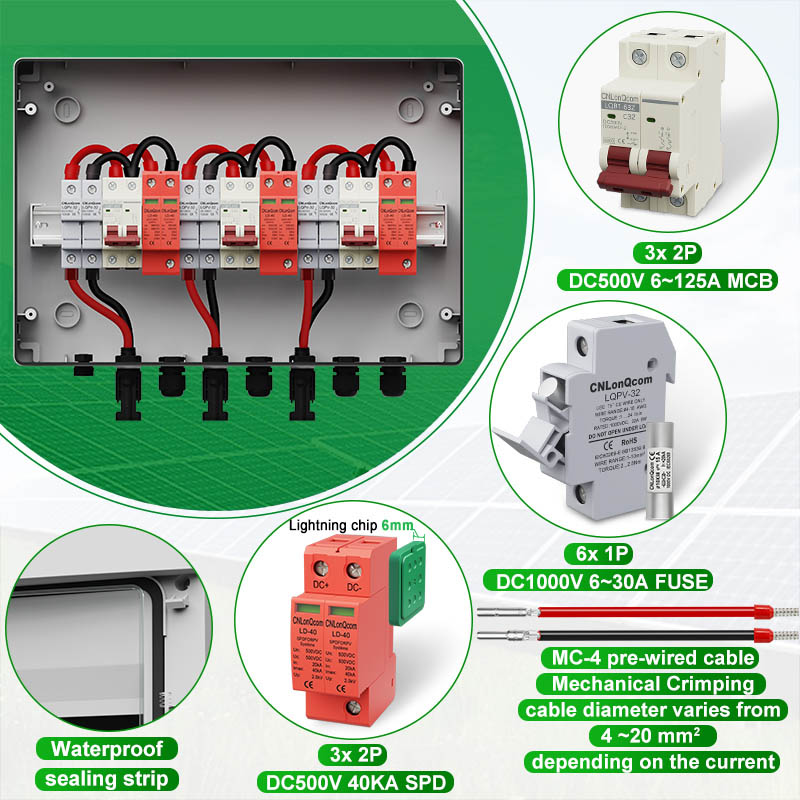

सीएनएलओकॉमच्या एचए मालिका प्लास्टिक पीव्ही कॉम्बिनर बॉक्स 3 मध्ये 3 आउट डीसी 500 व्ही मध्ये सीलबंद बांधकाम, ओव्हरलोड संरक्षण, शॉर्ट सर्किट संरक्षण, ओव्हरव्होल्टेज संरक्षण, धूळ, ओलावा आणि लाइटनिंग प्रोटेक्शनसह पीसी+एबीएस वॉटरप्रूफ केस आहे.

एचए सीरिज प्लास्टिक पीव्ही कॉम्बिनर बॉक्स 3 मध्ये 3 आउट डीसी 500 व्ही/600 व्ही/800 व्ही मधील अंतर्गत घटक 2 पी एमसीबी, 2 पी एसपीडी आणि 2 पी फ्यूज आहेत, जे पीए शेलपासून बनविलेले आहेत.

खराब झाल्यावर कव्हर न काढता एसपीडी मॉड्यूल्स आणि फ्यूज कोरे द्रुतपणे बदलले जाऊ शकतात.

सीएनएलओकॉमची एचए मालिका प्लास्टिक पीव्ही कॉम्बिनर बॉक्स 3 मध्ये 3 आउट डीसी 500 व्ही/600 व्ही/800 व्ही प्रामुख्याने पीव्ही सिस्टमच्या संरक्षणासाठी वापरली जाते आणि बहुतेकदा ऑफ-ग्रीड किंवा ग्रीड-कनेक्ट सिस्टममध्ये वापरली जाते. जसे की पीव्ही पॅनेल, आरव्ही, बोट, मैदानी पीव्ही, घरगुती इ.

पीव्ही कॉम्बिनर बॉक्स 3 मध्ये 3 आउट डीसी 500 व्ही/600 व्ही/800 व्ही इन्व्हर्टर आणि सौर पॅनेलला नुकसानापासून प्रभावीपणे संरक्षण करते आणि आगीपासून पाठवते.
