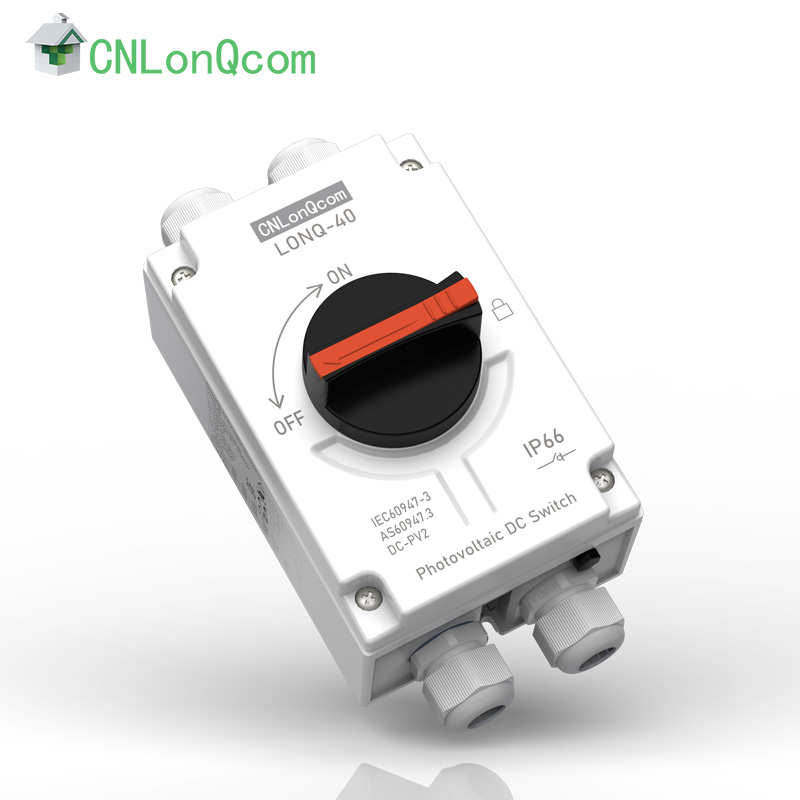

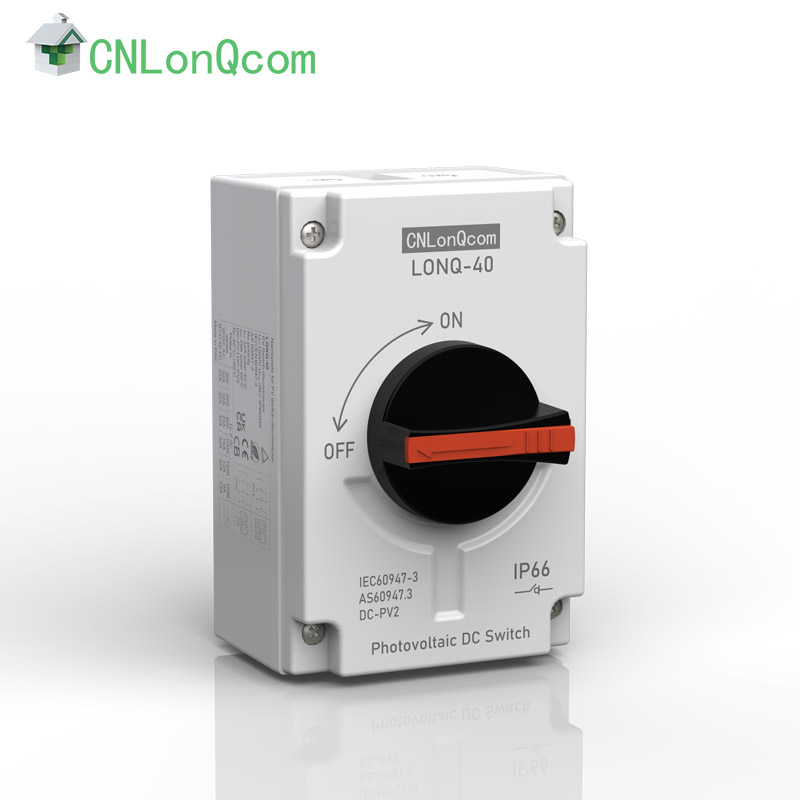

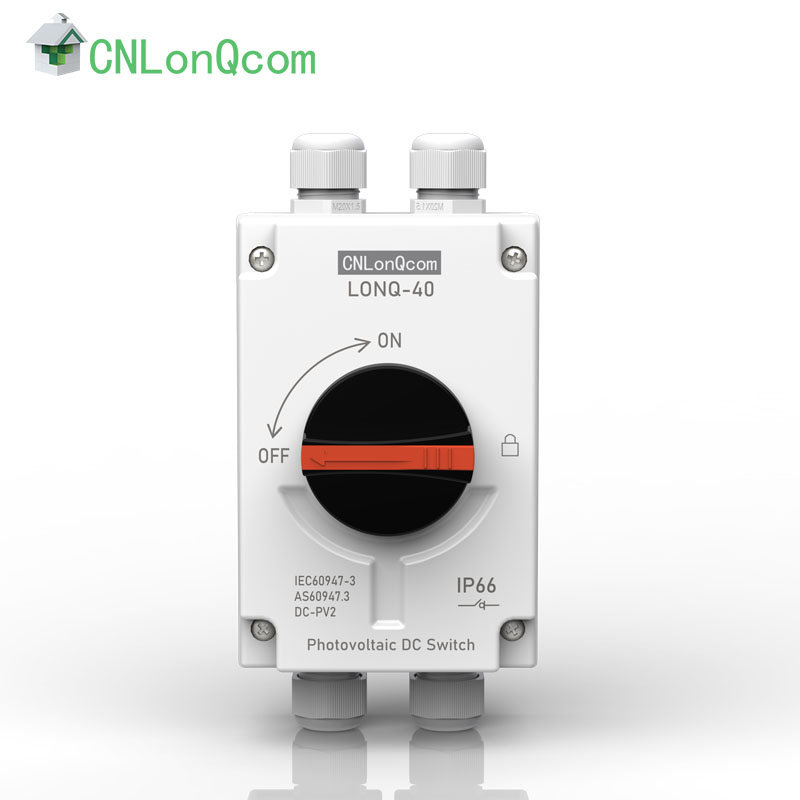

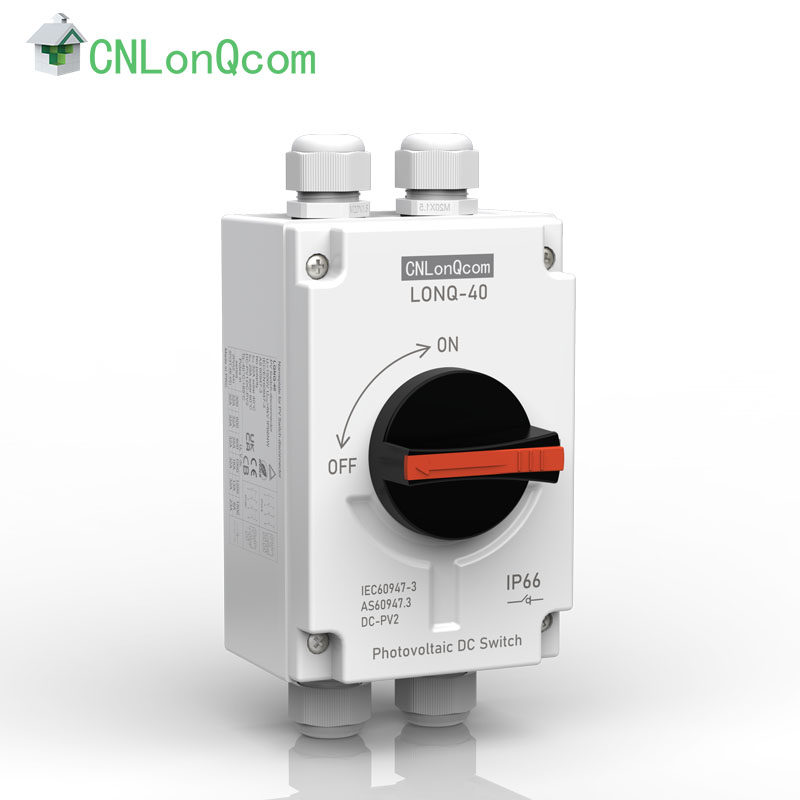

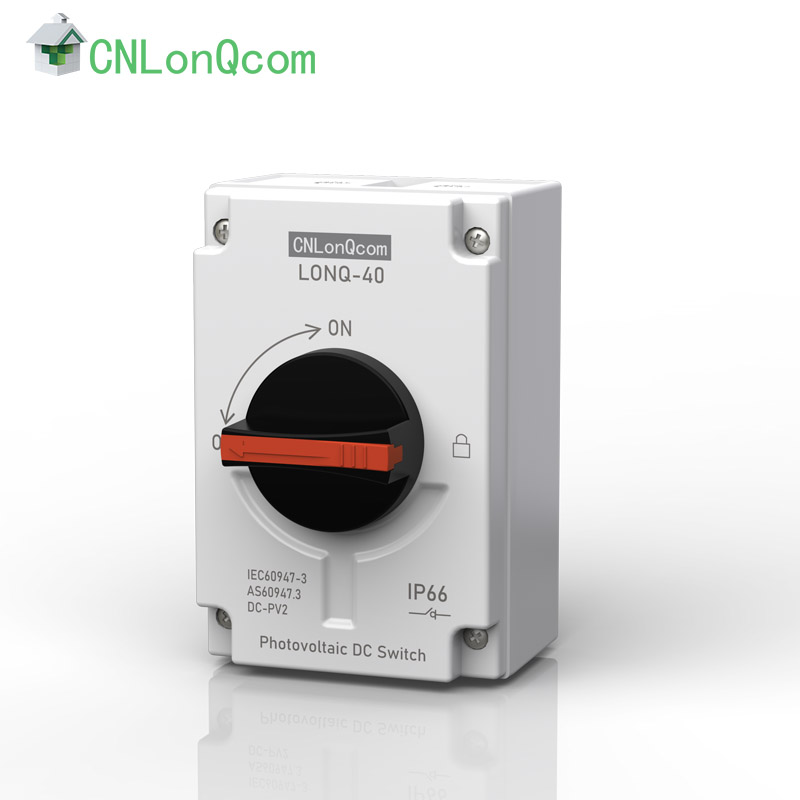

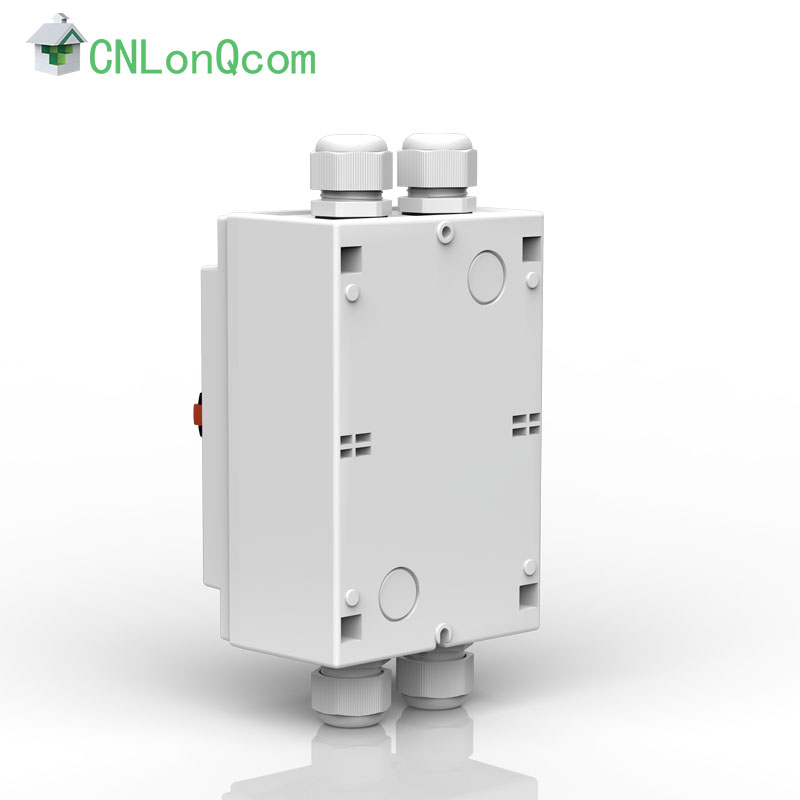

CNLonQcom हे PV स्विच-डिस्कनेक्टर 1500V 32A चे व्यावसायिक निर्माता आणि पुरवठादार आहे ज्याचा M20 फोटोव्होल्टेइक पॉवर वितरण प्रणालीमध्ये वापरला जातो.
मुख्य पॅरामीटर्स | युनिट | LONQ-40 | |
रेटेड इन्सुलेशन व्होल्टेज | Ui | V | 1500 |
रेट केलेले थर्मल प्रवाह | इथ | A | 32 |
व्होल्टेजचा सामना करण्यासाठी रेट केलेले आवेग | उंब | V | 8000 |
रेटेड शॉर्ट-सर्किट निर्मिती क्षमता | lcw | A | 1000 |
कमाल केबल क्रॉस सेक्शन (जम्परसह) |
|
|
|
घन किंवा मानक | mm2 | 2.5-6 | |
लवचिक | mm2 | 2.5-6 | |
लवचिक (+ मल्टीकोर केबल एंड) | mm2 | 2.5-6 | |
टॉर्क |
|
|
|
टॉर्क टर्मिनल स्क्रू M4 घट्ट करणे. | एनएम | 1.2-1.8 | |
टॉर्क शेल माउंटिंग स्क्रू कडक करणे | एनएम | 1.5-2.0 | |
टॉर्क नॉब स्क्रू घट्ट करणे | एनएम | 0.5-0.7 | |
टॉर्क चालू किंवा बंद करणे | एनएम | ०.९-१.३ | |
बेस वर वायरिंग टॉर्क | एनएम | 1.1-1.4 | |
सामान्य मापदंड |
|
|
|
नॉब पोझिशन्स |
|
9 तास बंद, 12 वाजता चालू | |
यांत्रिक जीवन |
|
10000 | |
DC पोलची संख्या |
|
2 किंवा 4 | |
ऑपरेशन तापमान |
|
-40 ते +85 | |
स्टोरेज तापमान |
|
-40 ते +85 | |
प्रदूषण पदवी | ℃ | 2 | |
ओव्हरव्होल्टेज श्रेणी | ℃ | III | |
शाफ्ट आणि माउंटिंग नूलचे आयपी रेटिंग |
|
IP66 |
वायरिंग डायग्राम
लहान खंड
ज्वालारोधी साहित्य
lp66
फ्लाइंग फॉक्स शॉर्ट
पूर्ण ॲक्सेसरीज
-40℃~+85℃ वातावरणीय तापमान श्रेणी
नॉन-ध्रुवीय डिझाइन
चाचणी AS 60947.3:2018,EN IEC 60947-3 :2021,उपयोग श्रेणी: DC-PV2 चे पालन करते | ध्रुव | स्ट्रिंग्सची संख्या | भाग क्रमांक | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6अ | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6अ | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
प्रकार |
PEDSC100R/120R | संपर्क वायरिंग आलेख | स्विचिंगचे उदाहरण |
2-ध्रुव | 2 |
|
|
4-ध्रुव | 4 |
|
|
शीर्षस्थानी इनपुट आणि आउटपुटसह 4-ध्रुव | 4टी |
|
|
4-एलएनपुट आणि आउटपुट तळासह पोल | 4B |
|
|
4-पोल वर lnput सह आउटपुट तळाशी | 4S |
|
|
